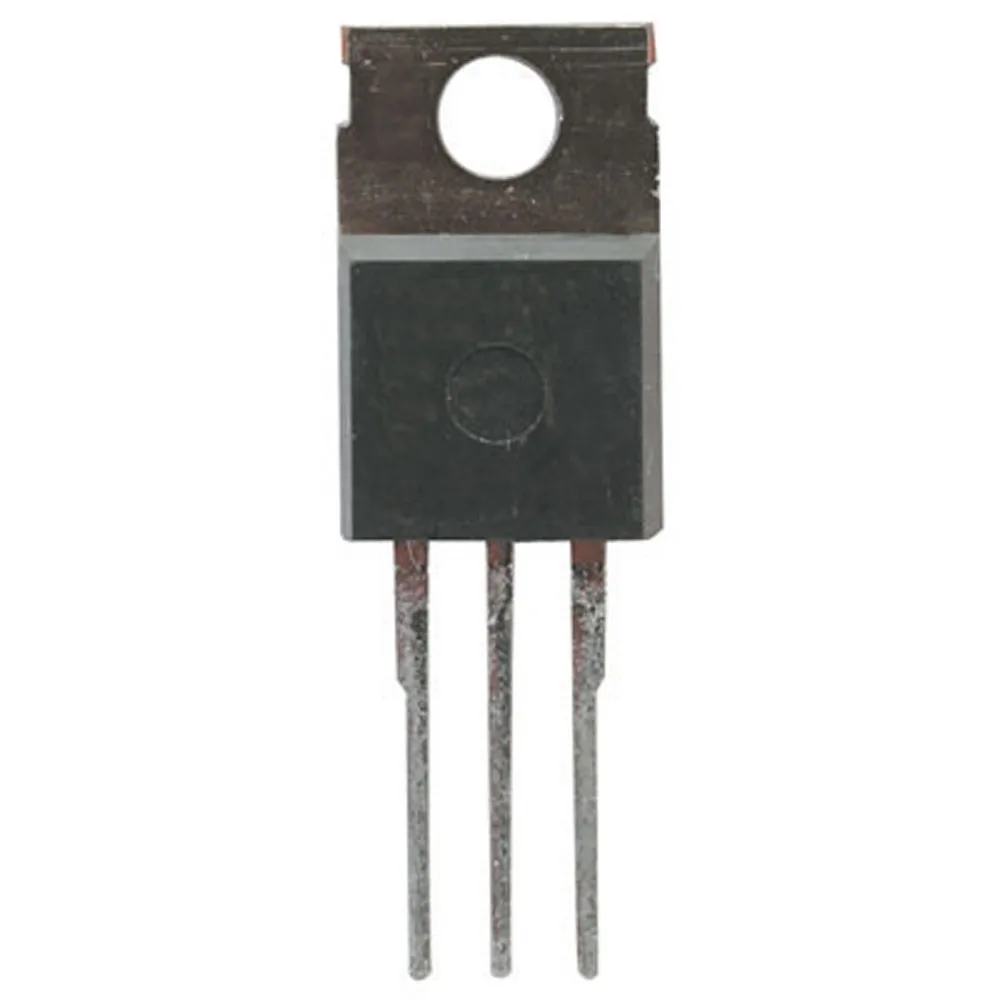

TRANSISTOR,TIP32A,PNP POWER
For more about Transistors, click here.
Product Identification
Product Type:Bipolar Power
Manufacturer Series:TIP32
Dimensions & Appearance
Length:10.67 mm
Width:4.83 mm
Height:9.40 mm
Mounting:Through Hole
Operating conditions
Maximum Operating Temperature:150°C
Minimum Operating Temperature:-65°C
Packaging
Packaging:Bulk
Package:TO-220-3
Output
Output Power:2000mW
Features
Number of Elements per Chip:1
Minimum DC Current Gain:10 @ 3A
Pins:3
Maximum Operating Frequency:3MHz
Transistor Polarity:PNP
Maximum Emitter Base Voltage:-5V
Maximum Collector Base Voltage:60 V
Maximum Collector Emitter Voltage:60 V
Maximum Collector Current:3A
Power Dissipation:40W
Maximum Base Emitter Saturation Voltage:-1.8V@-3A@-4V
Maximum Collector Emitter Saturation Voltage:-1.2V @375mA @ 3A
Configuration:Single
