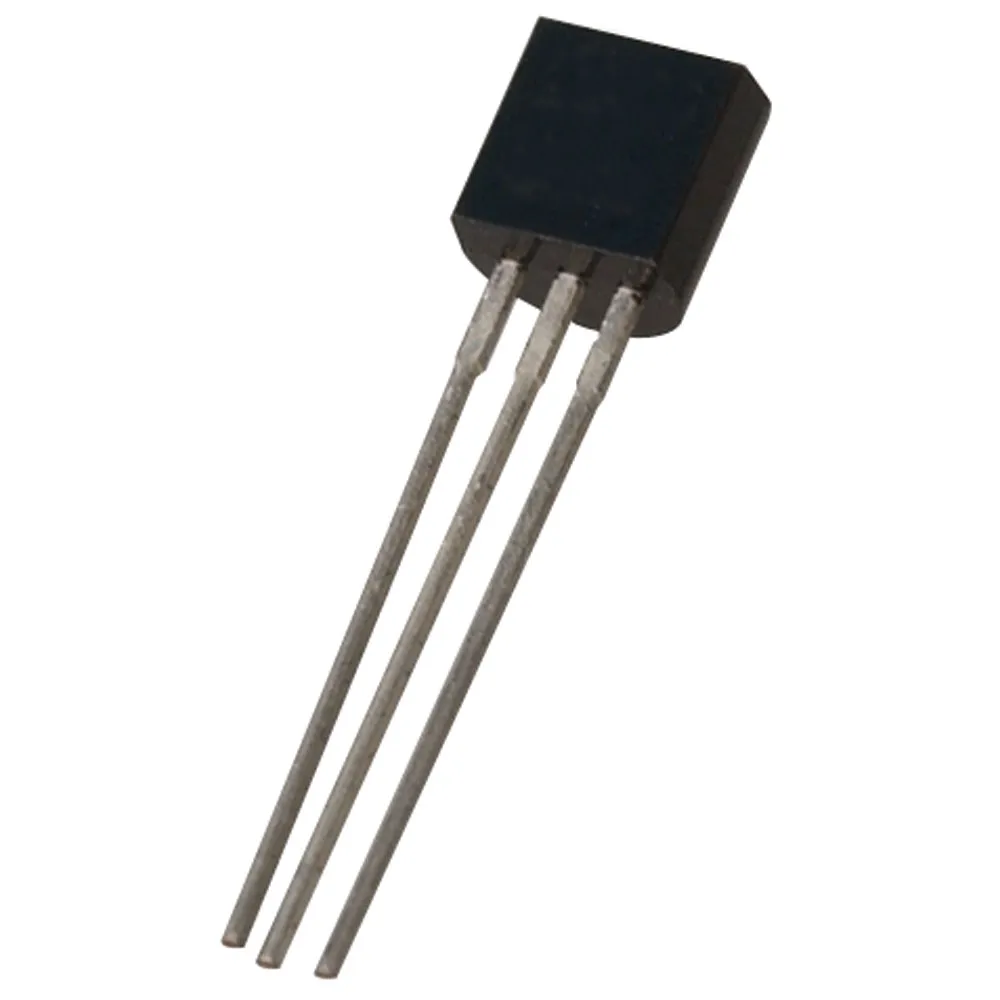

PN2222A NPN General Purpose Amplifier TO-92 (bulk)
This device is for use as a medium power amplifier and switch requiring collector currents up to 500mA.Specifications
- Bulk packaging, straight leads
- TO-92 package
- Pinout: (1)Emitter (2)Base (3)Collector
For more about Transistors, click here.
Product Identification
Product Type:Bipolar Small Signal
Manufacturer Series:PN2222A
Dimensions & Appearance
Width:3.93 mm
Height:4.70 mm
Length:4.70 mm
Mounting:Through Hole
Operating conditions
Maximum Operating Temperature:150°C
Minimum Operating Temperature:-55°C
Packaging
Packaging:Bulk
Package:TO-92-3
Output
Output Power:625mW
Features
Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Collector Emitter Voltage:40 V
Maximum Emitter Base Voltage:6V
Maximum Collector Current:1A
Maximum Collector Base Voltage:75 V
Maximum Collector Emitter Saturation Voltage:0.3V@150mA, 1V@500mA
Maximum Operating Frequency:300MHz
Maximum Base Emitter Saturation Voltage:2V @500mA
Minimum DC Current Gain:100 @ .15A
Configuration:Single
Power Dissipation:625mW
