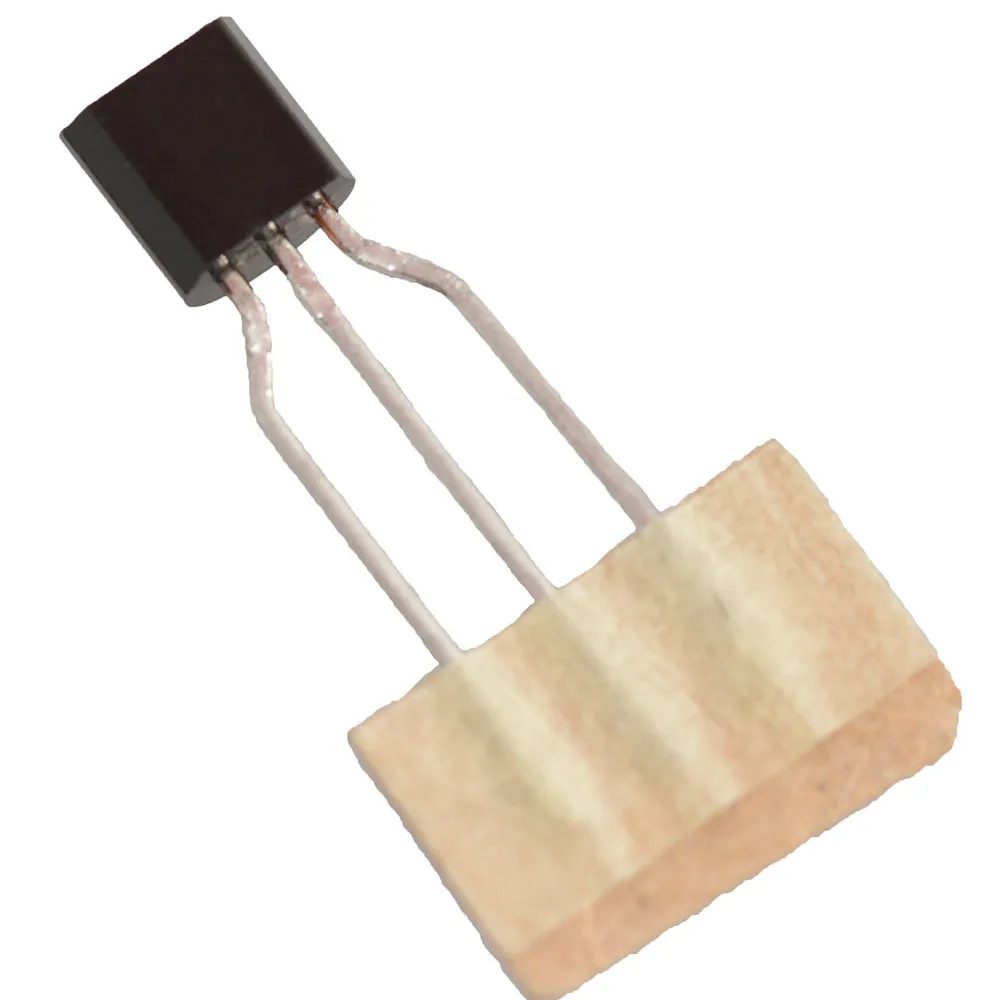

General Purpose NPN Amplifier

This device is for use as a medium power amplifier and switch requiring collector currents up to 500mA. Sourced from process 19.

Specifications

  • Maximum Collector Base Voltage (V): 75
  • Maximum Collector-Emitter Voltage (V): 40
  • Maximum Emitter Base Voltage (V): 6
  • Maximum Base Emitter Saturation Voltage (V): 1.2@150mA; 2@500mA
  • Maximum Collector-Emitter Saturation Voltage (V): 0.3@150mA; 1@500mA
  • Maximum DC Collector Current (A): 1
  • Fan & Fold (Tape/Ammo) packaging


For more about Transistors, click here.

Product Identification

Manufacturer Series:2N2222
Product Type:Bipolar Small Signal

Dimensions & Appearance

Mounting:Through Hole
Width:4.19 mm
Height:5.33 mm
Length:5.20 mm

Operating conditions

Maximum Operating Temperature:150°C
Minimum Operating Temperature:-55°C

Packaging

Packaging:Bulk
Package:TO-92-3

Output

Output Power:625mW

Features

Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Collector Emitter Voltage:40 V
Maximum Emitter Base Voltage:6V
Maximum Collector Current:1A
Maximum Collector Base Voltage:75 V
Maximum Operating Frequency:300MHz
Maximum Base Emitter Saturation Voltage:2V @500mA
Maximum Collector Emitter Saturation Voltage:1V @ 50mA @ 500mA
Minimum DC Current Gain:300 @ 150mA
Configuration:Single
Power Dissipation:625mW
,
