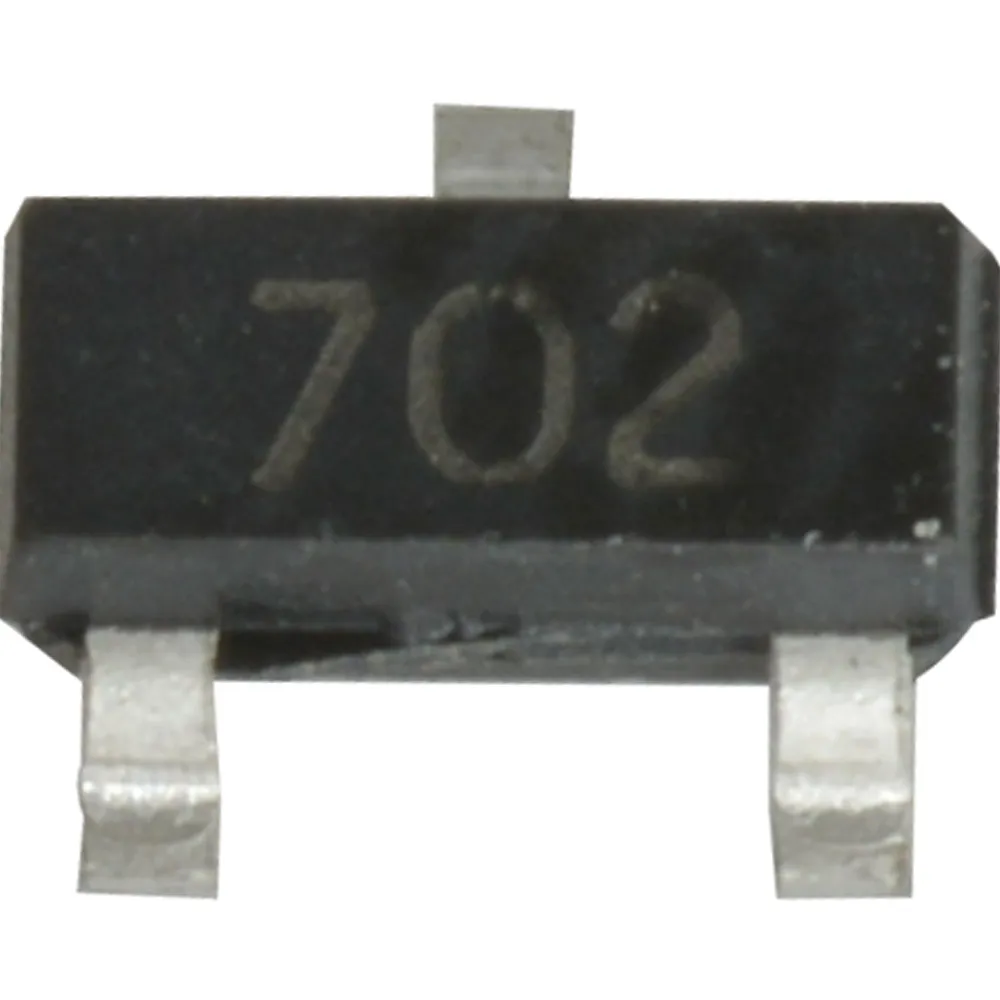

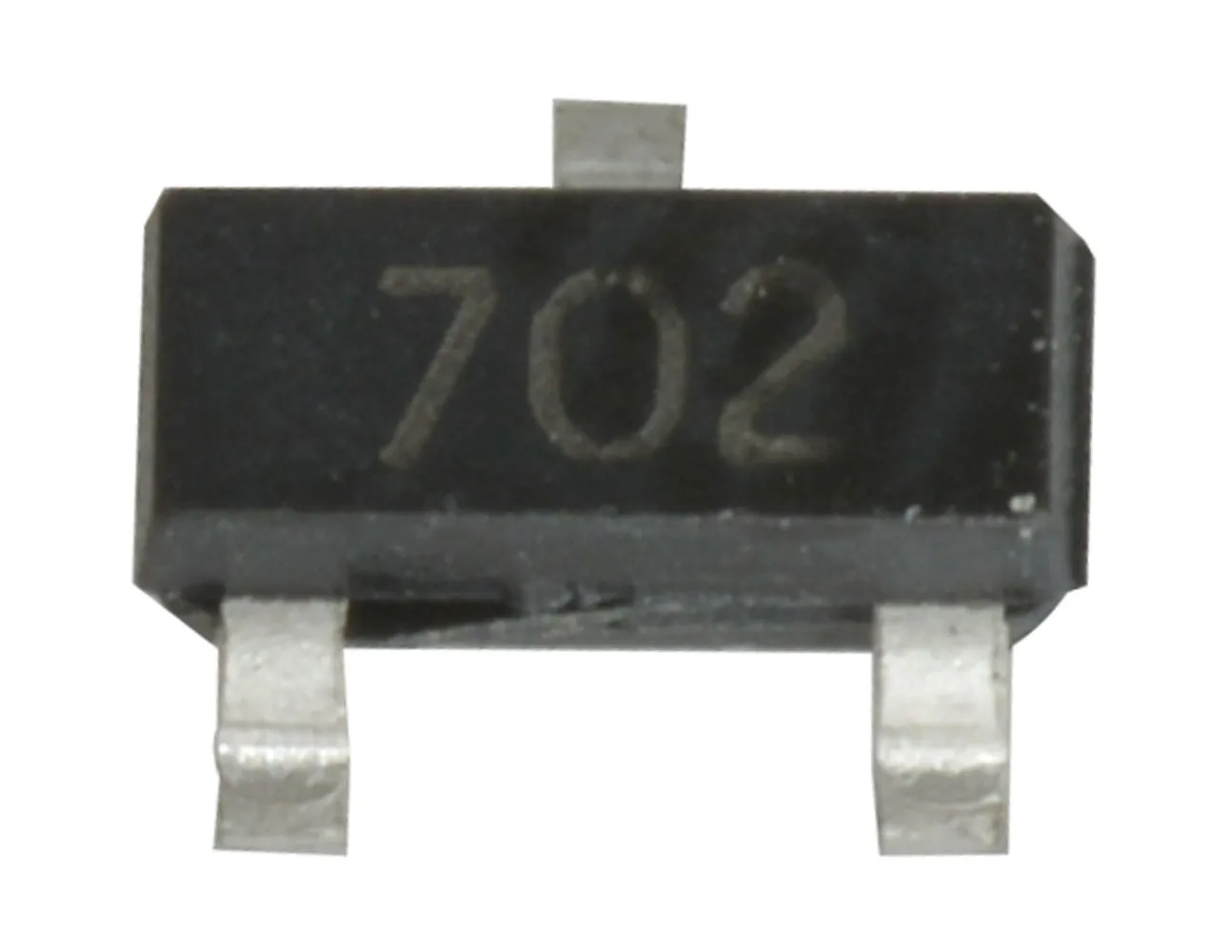

TRANSISTOR, FET N-CHANNEL, 2N7002, 60V, 0.5A, SOT-23
For more about Transistors, click here.
Product Identification
Family:2N7002
Product Type:MOSFET
Dimensions & Appearance
Mounting:Surface Mount
Height:0.96 mm
Width:1.4 mm
Length:3.05 mm
Operating conditions
Maximum Operating Temperature:150°C
Minimum Operating Temperature:-55°C
Packaging
Packaging:Bulk
Package:SOT-23 (SMD)
Input
Typical Input Capacitance @ Vds:50pF @25V
Output
Output Power:0.83W
Features
Number of Elements per Chip:1
Channel Type:N
Transistor Polarity:N
Pins:3
Maximum Gate Source Voltage:±20V
Channel Mode:N-Channel Enhancement
Peak Non-Repetitive Surge Current:1.2A
Typical Turn-Off Delay Time:10ns
Category:Small Signal
Peak Reverse Recovery Time:10ns
Maximum Drain Source Voltage:60 V
Typical Turn-On Delay Time:10ns`
Typical Fall Time:10ns
Typical Rise Time:10ns
Typical Gate Charge @ Vgs:30nC@25V
Repetitive Peak Reverse Voltage:75VDC
Maximum Reverse Current:500uA
Maximum Drain Source Resistance:7.5 Ohms@10V
Maximum Continuous Drain Current:115 mA
Maximum Forward Current:300mA
Maximum Forward Voltage:60VDC
Power Dissipation:350 mW
Configuration:Single
