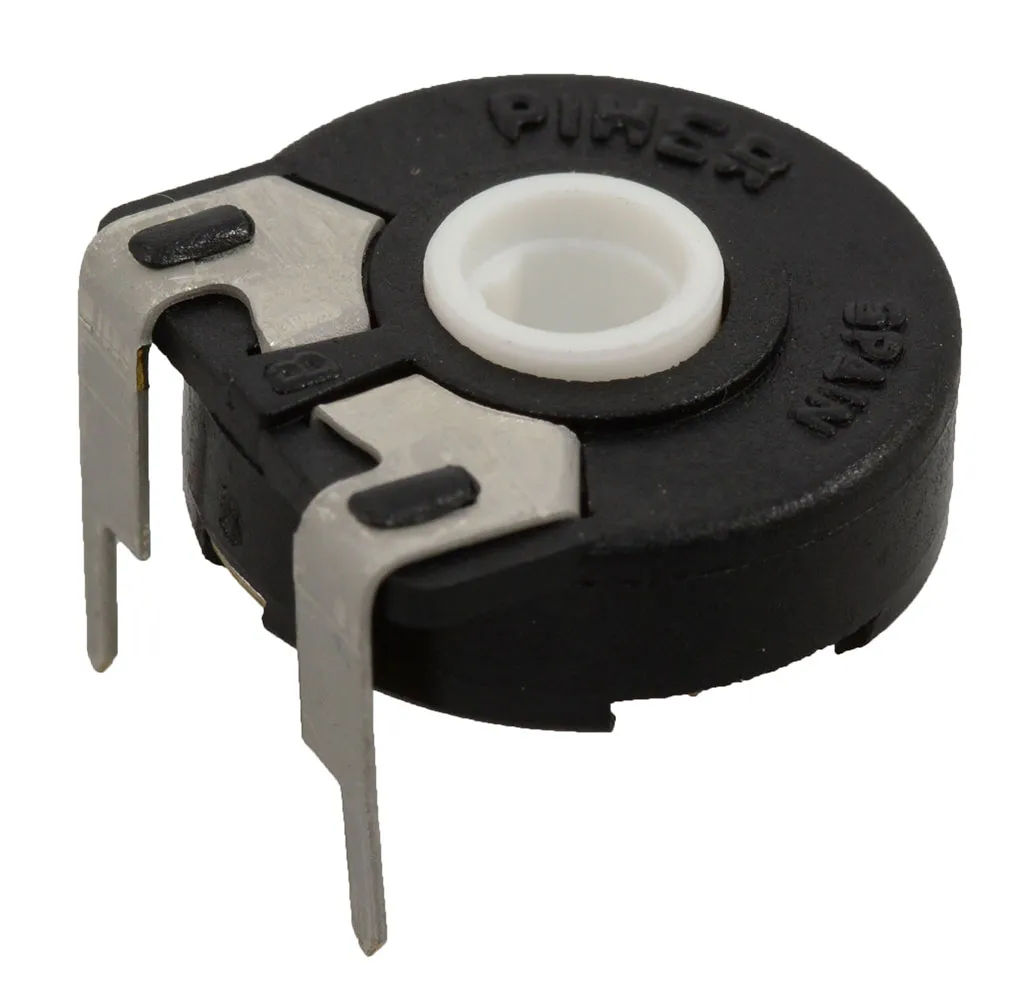

Trimmer Potentiometer 5K Ohms 20% 250mW Top Adjust

Specifications

  • Series: PT15
  • Resistance: 5 kOhms
  • Power (Watts): 0.25 W, 1/4 W, 250 mW
  • Tolerance: ±20%
  • Temperature Coefficient: ±300 ppm/°C
  • Number of Turns: 1
  • Adjustment Type: Top Adjustment
  • Resistive Material: Carbon
  • Mounting Type: Through Hole
  • Termination Style: PC Pins
  • Size: Round - 0.591" Dia x 0.335" H (15.00 mm x 8.50 mm)
  • Base Number: PT15NV02

Product Identification

Manufacturer Series:PT15
Product Type:Trimmer Vertical

Dimensions & Appearance

Shaft Diameter:4 mm
Mounting:Through Hole
Diameter:15mm
Width:15 mm
Length:15 mm
Height:7 mm

Operating conditions

Minimum Operating Temperature:-25°C
Maximum Operating Temperature:70°C

Features

Number of Turns:1
Resistive Element Material:Carbon
Taper:Linear
Actuator Orientation:Top
Resistance (Ohm):5000
Tolerance:20%
Power Rating:0.25 W
Technology:Open Frame
Termination Style:Pins 4.4 (3)
Resistance:5 KOhm
Lead Pitch:4.4 mm (3)
Actuator Type:Screwdriver Adjustment
,
