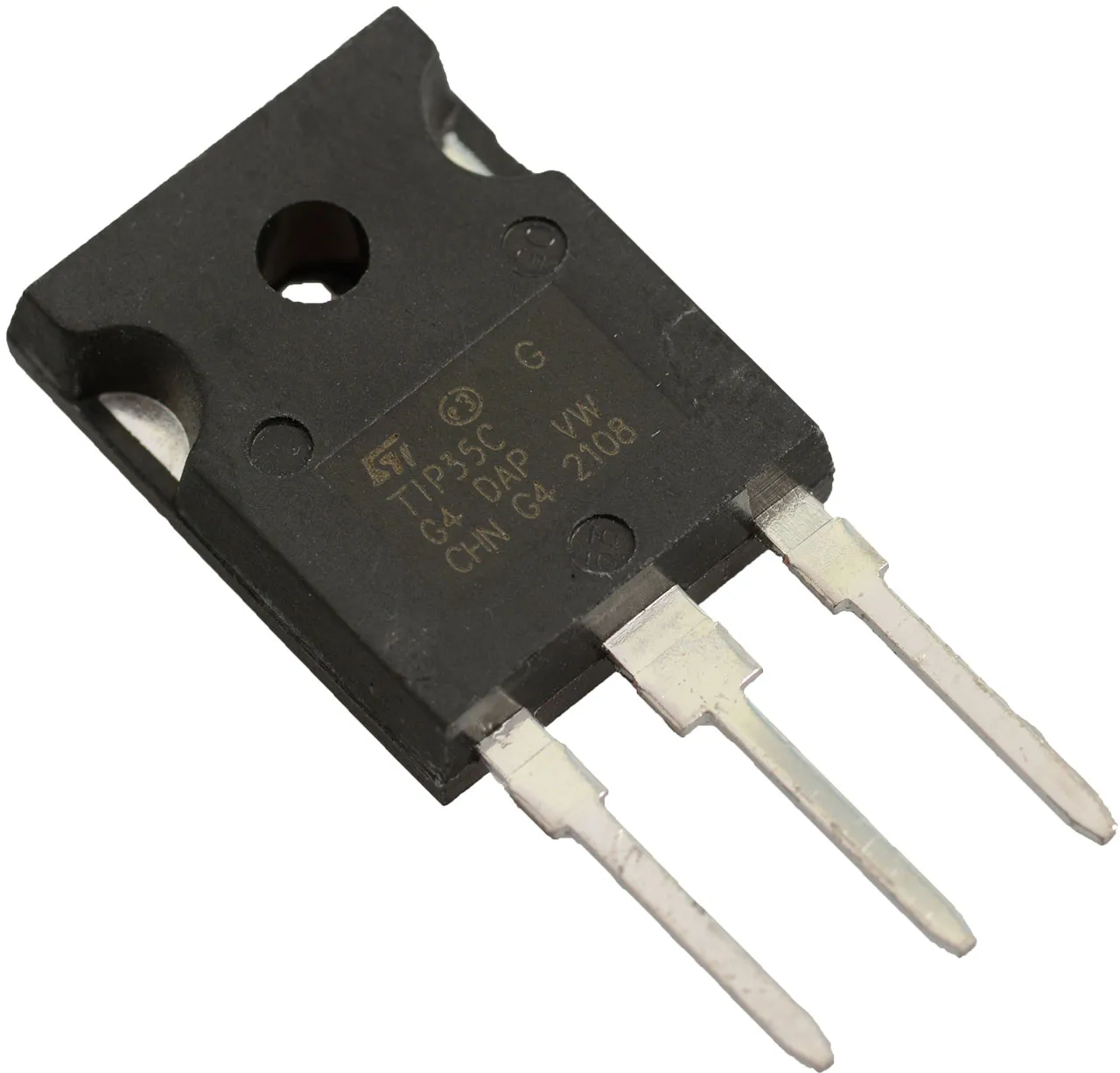

General Purpose NPN Transistor
Features
- TO-247 package
- NPN
- Vceo: 100
- Min.(hFE): 25@ 1.5A
For more about Transistors, click here.
Product Identification
Product Type:Bipolar Power
Manufacturer Series:TIP
Dimensions & Appearance
Mounting:Through Hole
Height:20.15 mm
Length:15.75 mm
Width:5.15 mm
Operating conditions
Maximum Operating Temperature:150°C
Minimum Operating Temperature:-65°C
Packaging
Packaging:Tube
Package:TO-247
Output
Output Power:125W
Features
Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Operating Frequency:3MHz
Maximum Emitter Base Voltage:5V
Minimum DC Current Gain:25 @ 1.5A
Maximum Collector Base Voltage:100 V
Maximum Collector Emitter Voltage:100 V
Maximum Collector Current:25A
Power Dissipation:125W
Maximum Base Emitter Saturation Voltage:4V@25A
Configuration:Single
Maximum Collector Emitter Saturation Voltage:4V @ 5A @ 25A
