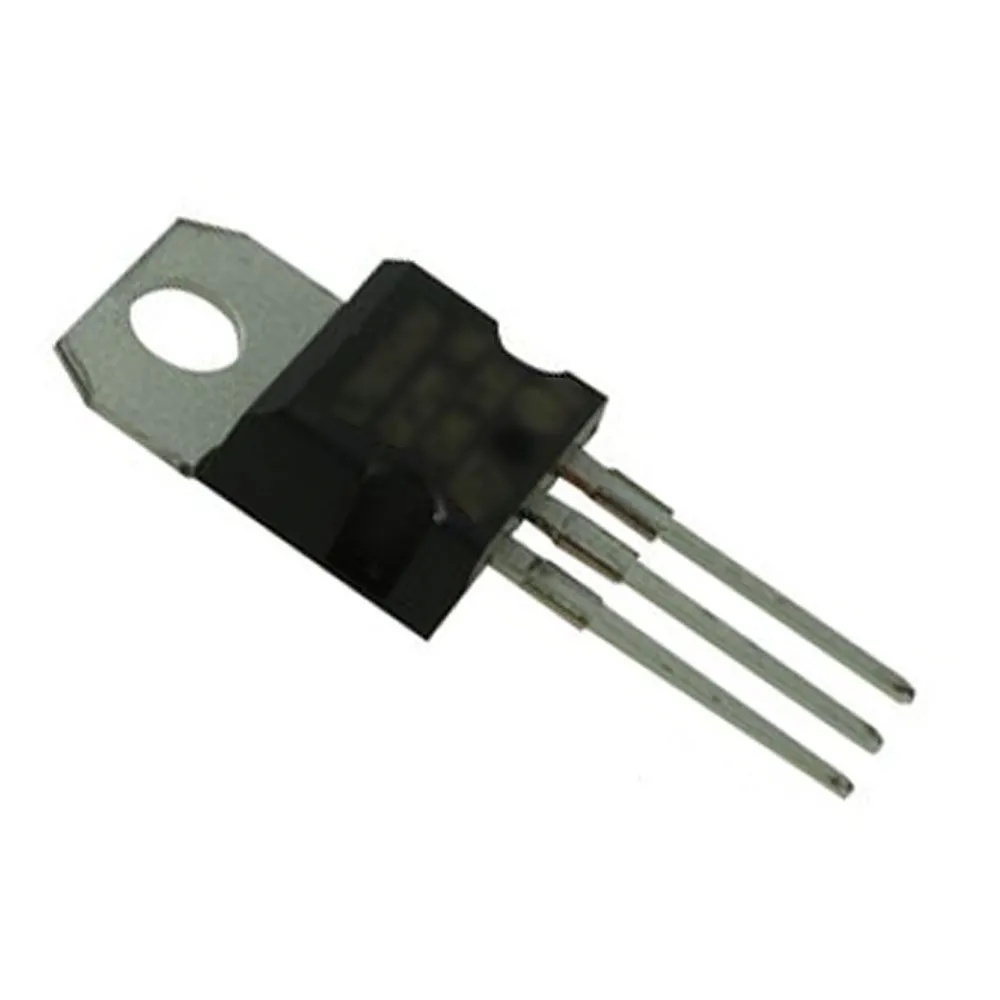

80 A, 30 V, 0.0055 ohm, N-CHANNEL, Si, POWER, MOSFET, TO-220AB
For more about Transistors, click here.
Product Identification
Family:STP80
Product Type:MOSFET
Dimensions & Appearance
Mounting:Through Hole
Length:10.54 mm
Width:4.7 mm
Height:8.76 mm
Operating conditions
Maximum Operating Temperature:175°C
Minimum Operating Temperature:-60°C
Packaging
Packaging:Bulk
Package:TO-220-3
Input
Typical Input Capacitance @ Vds:5500pf@25V
Output
Output Power:300W
Features
Number of Elements per Chip:1
Channel Type:N
Maximum Drain Source Voltage:30 V
Maximum Drain Source Resistance:0.0035 Ohms@10V
Transistor Polarity:N
Pins:3
Maximum Gate Source Voltage:±20V
Channel Mode:N-Channel Enhancement
Category:Power MOSFET
Repetitive Peak Reverse Voltage:30VDC
Maximum Reverse Current:10uA
Typical Gate Charge @ Vgs:23nC@24V
Peak Reverse Recovery Time:75ns
Peak Non-Repetitive Surge Current:80A
Typical Turn-On Delay Time:110ns
Typical Turn-Off Delay Time:125ns
Maximum Continuous Drain Current:80 A
Typical Fall Time:75ns
Typical Rise Time:125ns
Maximum Forward Current:80A
Maximum Forward Voltage:30VDC
Power Dissipation:300 W
Configuration:Single
