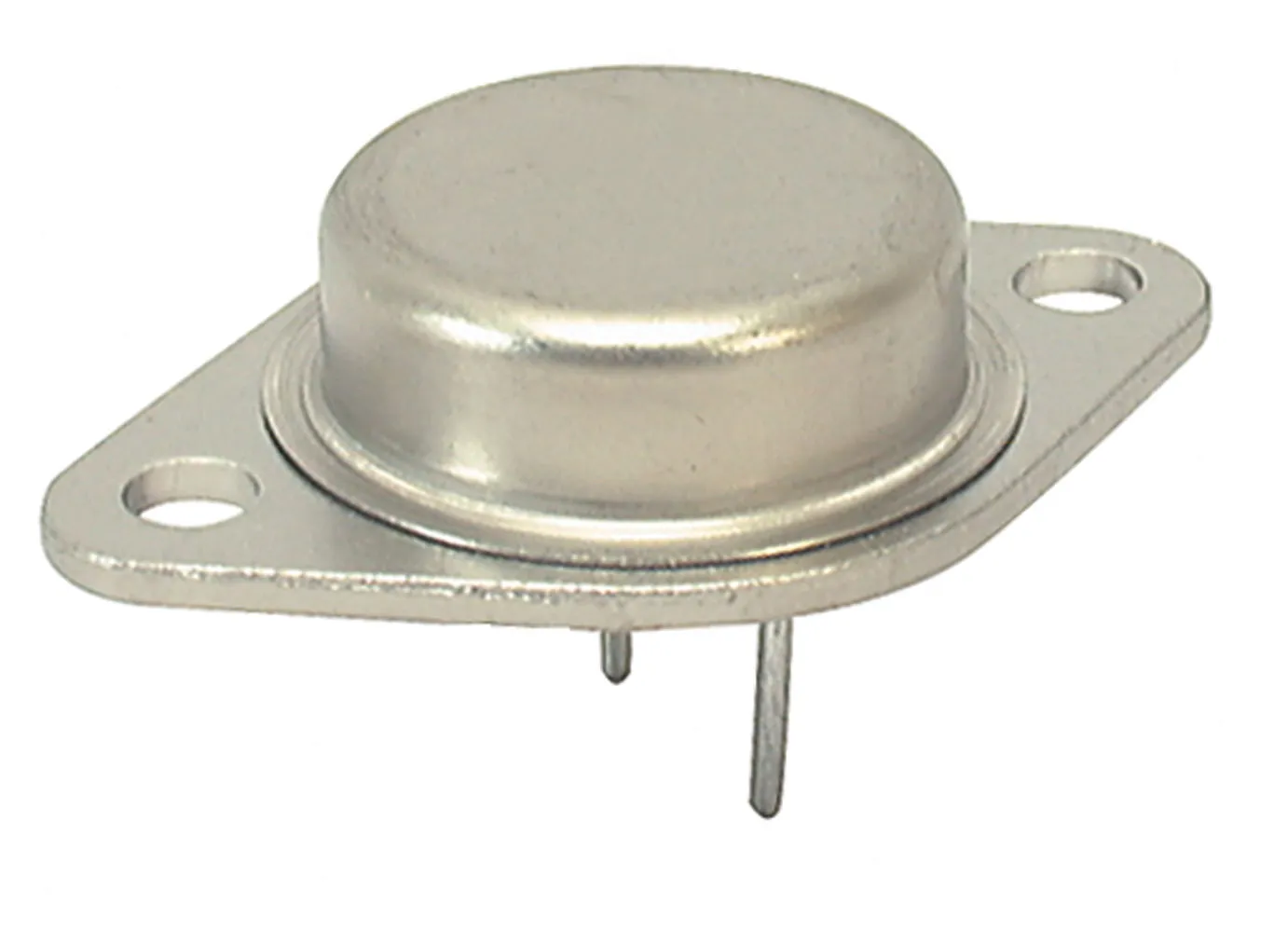

TRANSISTOR, 2N3771, NPN POWER, 40V, TO-3
For more about Transistors, click here.
Product Identification
Product Type:Bipolar Power
Manufacturer Series:2N3771
Dimensions & Appearance
Width:26.67 mm
Height:8.51 mm
Length:39.37 mm
Mounting:Through Hole
Operating conditions
Maximum Operating Temperature:200°C
Minimum Operating Temperature:-65°C
Packaging
Packaging:Tray
Package:TO-3
Output
Output Power:150000mW
Features
Number of Elements per Chip:1
Maximum Operating Frequency:0.2MHz
Pins:3
Transistor Polarity:NPN
Maximum Emitter Base Voltage:5V
Minimum DC Current Gain:15 @ 15A
Maximum Collector Emitter Voltage:40 V
Maximum Collector Base Voltage:50 V
Maximum Collector Current:30A
Maximum Collector Emitter Saturation Voltage:[email protected]@15A, 4V@6A@30A
Configuration:Single
Power Dissipation:150000mW
