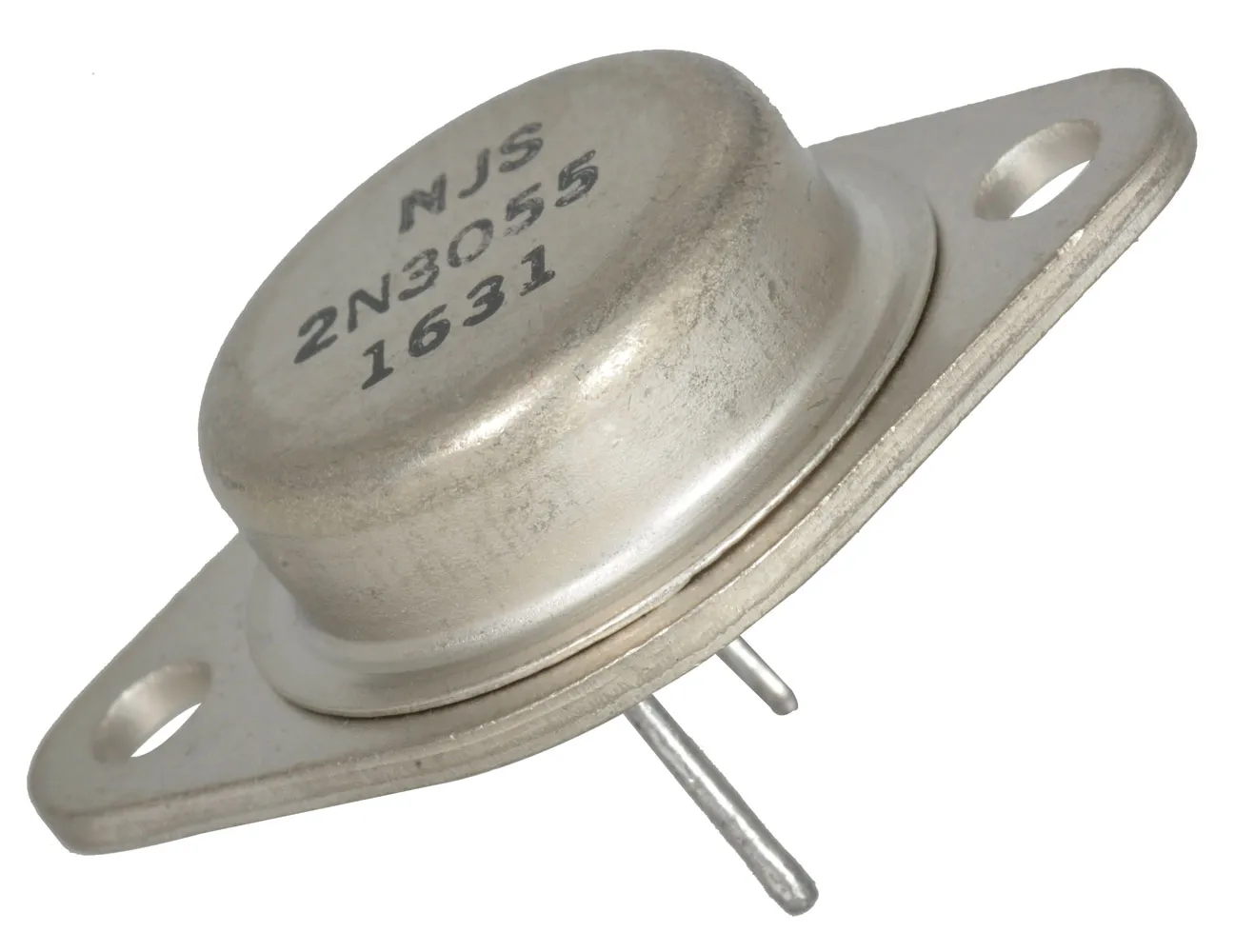

TRANSISTOR, 2N3055, NPN POWER BIPOLAR, EXPITAXIAL BASE, 60V, TO-3
For more about Transistors, click here.
Product Identification
Product Type:Bipolar Power
Manufacturer Series:2N3055
Dimensions & Appearance
Width:25.40 mm
Height:6.35 mm
Length:38.90 mm
Mounting:Through Hole
Operating conditions
Maximum Operating Temperature:200°C
Minimum Operating Temperature:-65°C
Packaging
Packaging:Bulk
Package:TO-3
Output
Output Power:115W
Features
Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Operating Frequency:2.5MHz
Minimum DC Current Gain:15 @ 10A
Maximum Emitter Base Voltage:7V
Maximum Collector Emitter Voltage:60 V
Maximum Collector Base Voltage:100 V
Maximum Collector Current:15A
Power Dissipation:115W
Configuration:Single
Maximum Collector Emitter Saturation Voltage:3.0V @ 3.3A @ 10A
