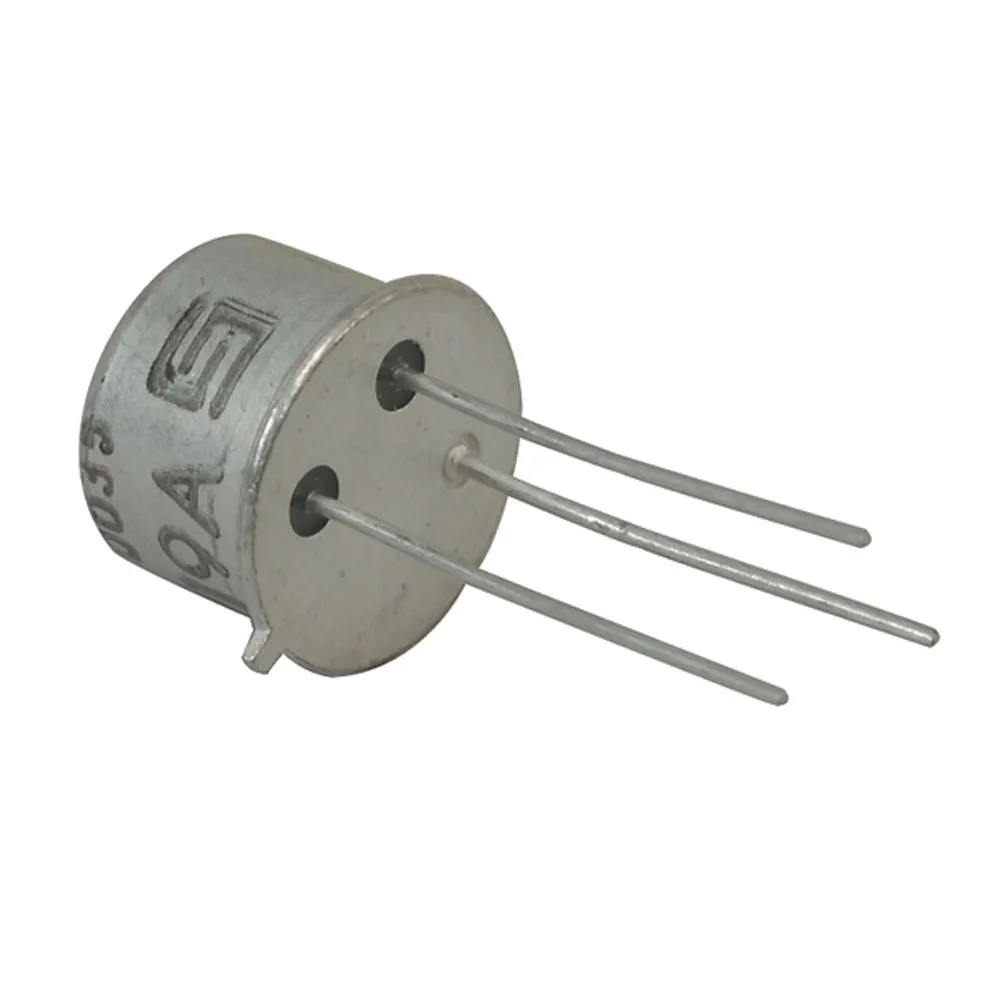

TRANSISTOR, 2N2219A, NPN GENERAL PURPOSE, SMALL SIGNAL, 40V, TO-39
For more about Transistors, click here.
Product Identification
Manufacturer Series:2N2219
Product Type:Bipolar Small Signal
Dimensions & Appearance
Mounting:Through Hole
Height:6.60 mm
Width:9.39 mm
Length:9.39 mm
Operating conditions
Maximum Operating Temperature:200°C
Minimum Operating Temperature:-65°C
Packaging
Packaging:Bulk
Package:TO-39-3
Output
Output Power:800mW
Features
Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Power Dissipation:0.8W
Maximum Collector Emitter Voltage:40 V
Maximum Emitter Base Voltage:6V
Maximum Collector Current:0.8A
Maximum Collector Base Voltage:75 V
Maximum Operating Frequency:250MHz
Maximum Base Emitter Saturation Voltage:2V @50mA @500mA
Minimum DC Current Gain:100 @ .15A
Maximum Collector Emitter Saturation Voltage:1.6V @ 50mA @ 500mA
Configuration:Single
