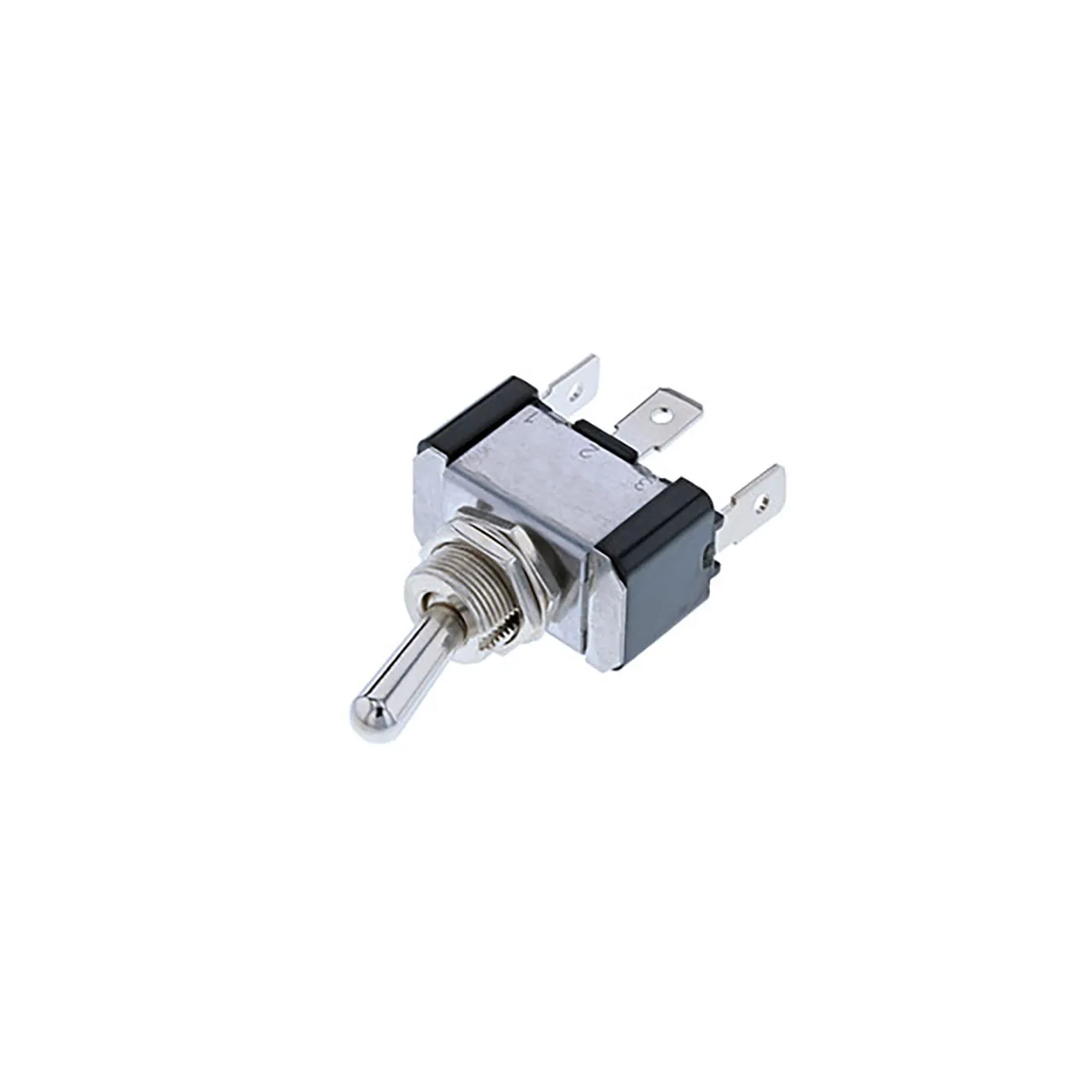

Toggle - 3P SPDT ON-OFF-ON Tab 20A-12VDC 10A-24VDC
Features
- Series: TA1
- Mounting Type: Panel Mount
- Circuit: SPDT
- Switch Function: On-Off-On
- Current Rating (Amps): 20A (DC)
- Voltage Rating - DC: 12 V
- Actuator Type: Standard Round
- Actuator Length: 16.50 mm
- Illumination: Non-Illuminated
- Termination Style: Quick Connect - 0.250" (6.3mm)
- Panel Cutout Dimensions: Circular - 12.20mm Dia
- Bushing Thread: M12 x 0.75
- Operating Temperature: 0°C to 65°C
- Product Type: Toggle Switch
- Harmonized Code: 8536.50.4000
- ECCN: EAR99
- 360 Animation Download (.zip)
Overview
Toggle - 3P SPDT ON-OFF-ON, Tab.
Product Identification
Additional Feature:Keyway
Dimensions & Appearance
Body Color:Black
Mounting Style:Panel Mount
Body Orientation:Straight
Mounting Hole:Circular - 12.20mm Dia
Depth:1.15 in.
Height:0.98 in.
Width:0.63 in.
Length:1.13 in.
Features
Bushing Type:Threaded
Pins:3
Number of Positions:3
Minimum Insulation Resistance:100MOhm
Maximum Contact Resistance:50mOhm
Electrical Life:6000 Cycles
Dielectric Strength:1500V
Termination Style:Quick Connect - 0.250" (6.3mm)
UL Flammability Code:N/A
Illumination Type:N/A
Switch Function:ON-OFF-ON
Color - Actuator/Cap:Chrome
IP Rating:N/A
Voltage Rating:12 VDC
Thread Size:M12 x 0.75
Contact Form:SPDT
Actuator Length:16.50 mm
Actuator Type:Standard Round
Contact Rating:20A @ 12VDC, 10A @ 24VDC
Current Rating:20 A
Power Rating:N/A
