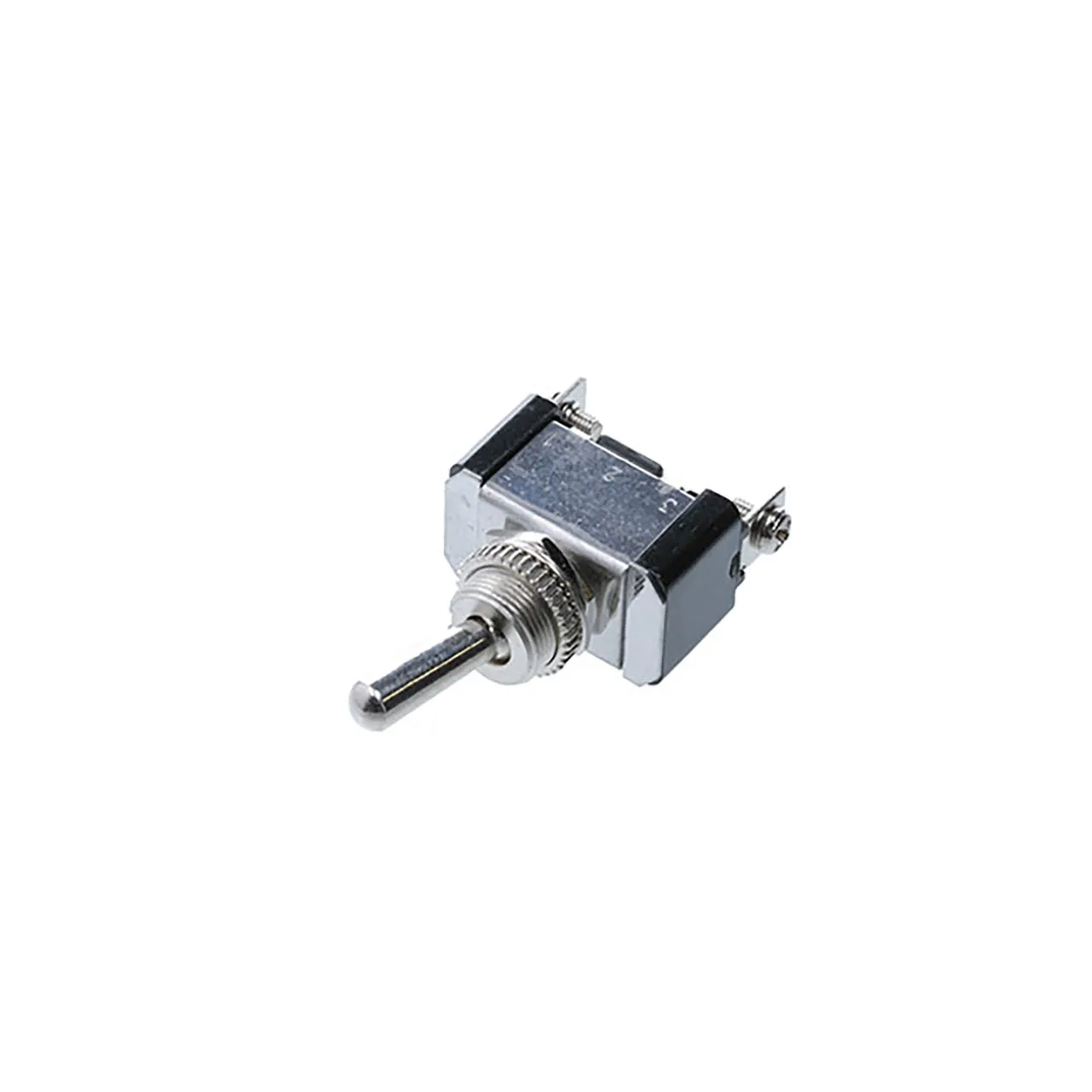

Toggle - 2P SPST OFF-ON Screw Chrome Bat Actuator

Features

  • Series: TA1
  • Mounting Type: Panel Mount
  • Circuit: SPST
  • Switch Function: On-Off
  • Current Rating (Amps): 20A (DC)
  • Voltage Rating - DC: 12 V
  • Actuator Type: Standard Round
  • Actuator Length: 15.90 mm
  • Illumination: Non-Illuminated
  • Termination Style: Screw Terminal
  • Panel Cutout Dimensions: Circular - 12.20mm Dia
  • Bushing Thread: M12 x 0.75
  • Operating Temperature: 0°C to 65°C
  • Product Type: Toggle Switch
  • Harmonized Code: 8536.50.4000
  • ECCN: EAR99
  • 360 Animation Download (.zip)

Overview

Toggle - 2P SPST OFF-ON, Screw.

Product Identification

Additional Feature:Keyway

Dimensions & Appearance

Mounting Style:Panel Mount
Depth:1.15 in.
Height:0.98 in.
Width:0.63 in.
Length:1.13 in.
Body Color:Black
Mounting Hole:Circular - 12.20mm Dia
Body Orientation:Straight

Features

Pins:2
Bushing Type:Threaded
Number of Positions:2
Minimum Insulation Resistance:100MOhm
Maximum Contact Resistance:50mOhm
Electrical Life:6000 Cycles
Dielectric Strength:1500V
UL Flammability Code:N/A
Illumination Type:N/A
Switch Function:ON-OFF
Color - Actuator/Cap:Chrome
IP Rating:N/A
Voltage Rating:12 VDC
Thread Size:M12 x 0.75
Contact Form:SPST
Termination Style:Screw Terminal
Actuator Length:15.90 mm
Actuator Type:Standard Round
Contact Rating:20A @ 12VDC, 10A @ 24VDC
Current Rating:20 A
Power Rating:N/A
,
