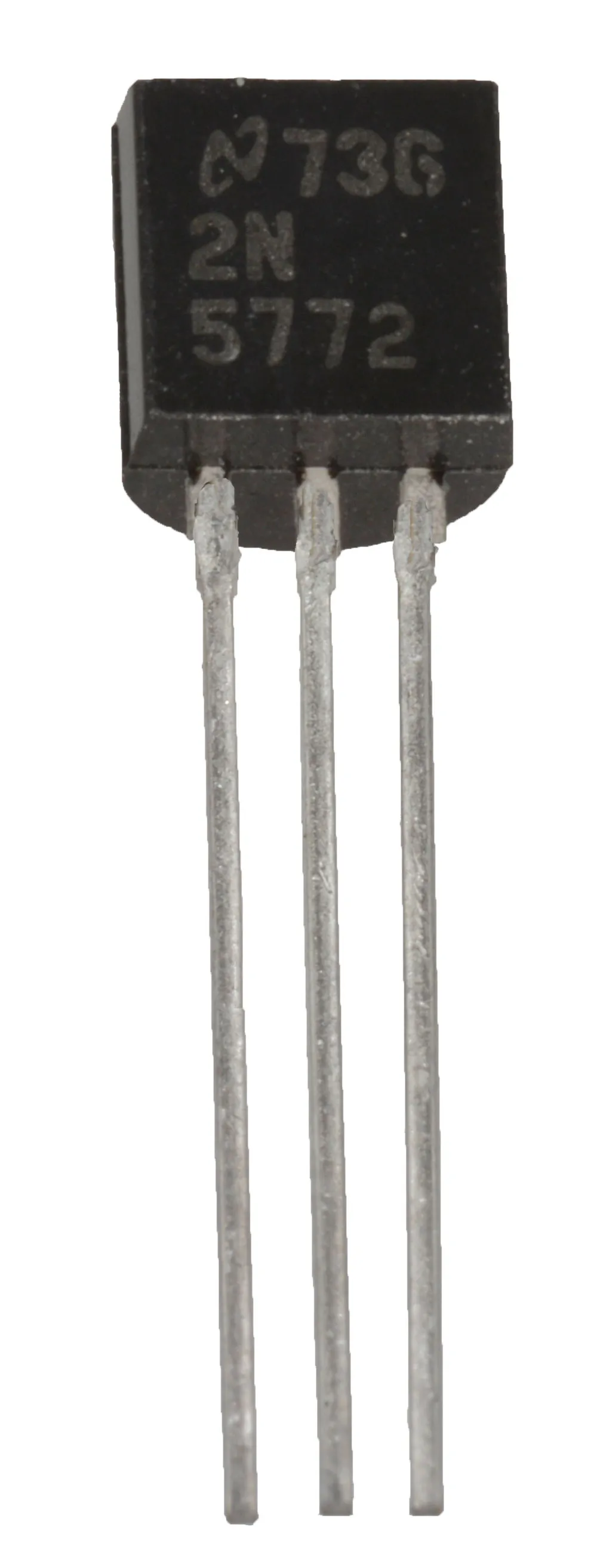

TO-92 General Purpose NPN Transistor 15V 300mA

Specifications:

  • Voltage Collector-Emitter: 15V
  • Voltage Collector-Base: 40V
  • Voltage Emitter-Base: 5V
  • Collector Current: 300mA
  • Operating Temperature: 55°C ~ 150°C
  • DC Current Gain (hFE) Maximum: 120 @0.4V

Product Identification

Product Type:Bipolar Small Signal
Manufacturer Series:2N5772

Dimensions & Appearance

Width:4.19 mm
Height:5.33 mm
Length:5.21 mm
Mounting:Through Hole

Operating conditions

Maximum Operating Temperature:150°C
Minimum Operating Temperature:-55°C

Packaging

Packaging:Bulk
Package:TO-92-3

Output

Output Power:350mW

Features

Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Collector Emitter Voltage:15 V
Maximum Collector Current:0.30A
Maximum Emitter Base Voltage:5V
Maximum Collector Base Voltage:40 V
Minimum DC Current Gain:30 @ 30mA
Maximum Base Emitter Saturation Voltage:1.7V @ 3mA @ 300mA
Maximum Collector Emitter Saturation Voltage:0.5V @ 3mA @ 300mA
Power Dissipation:350mW
Configuration:Single
,
