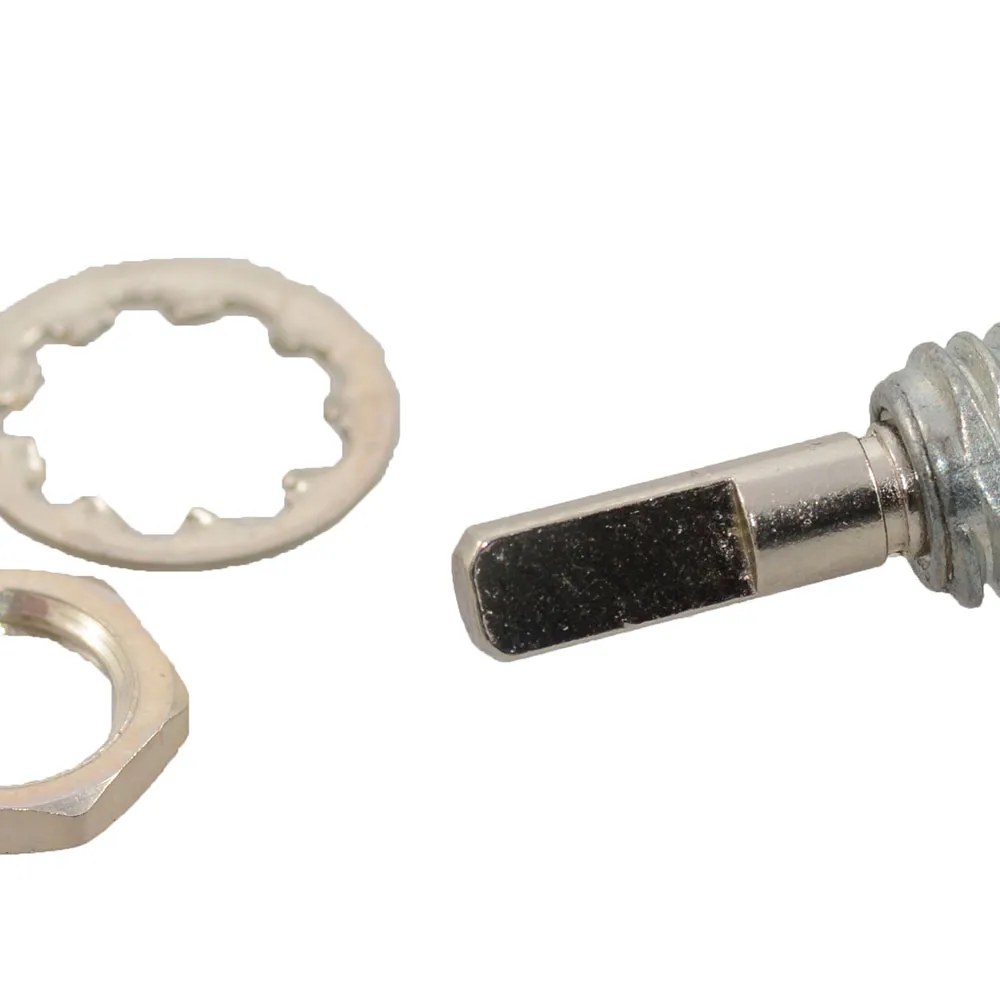

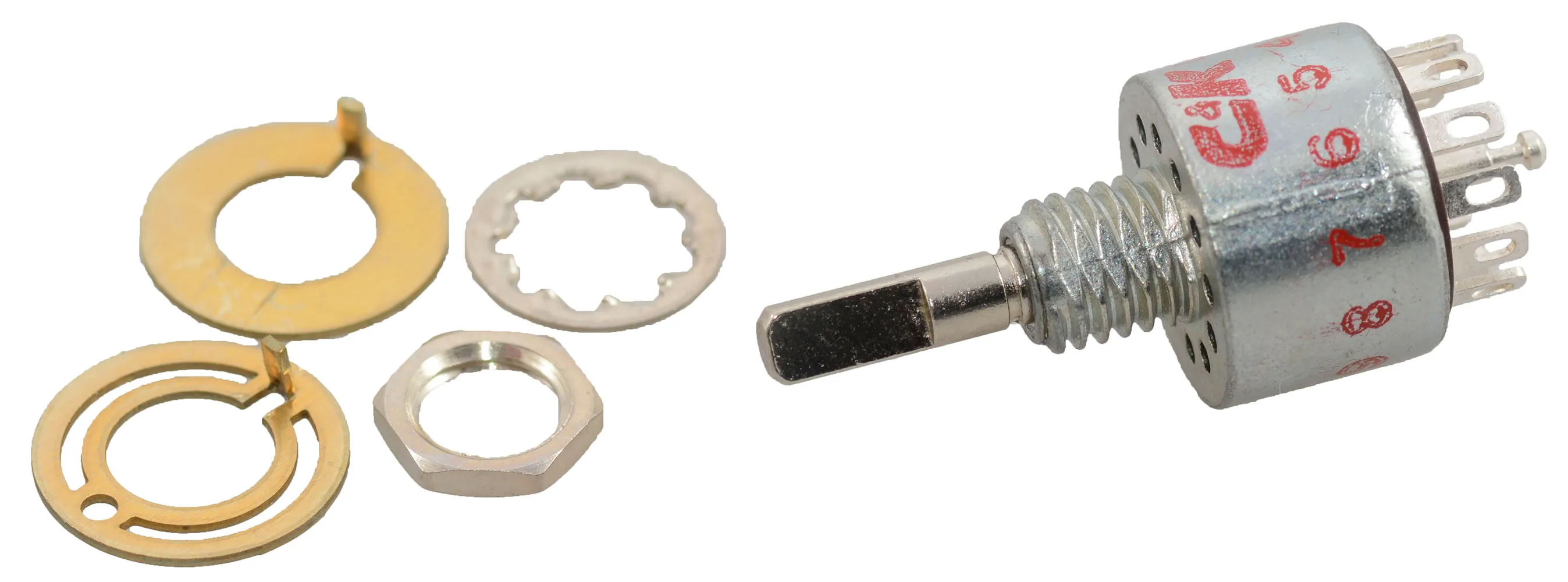

Rotary Switch Single Pole 12-Position SP12T 250mA 125VAC Panel Mount

Specifications

  • Series: M
  • Number of Positions: 12
  • Index Stops: Continuous
  • Number of Decks: 1
  • Number of Poles per Deck: 1
  • Circuit per Deck: SP12T
  • Contact Timing: Non-Shorting (BBM)
  • Current Rating (Amps): 250 mA (AC/DC)
  • Voltage Rating - AC: 125 V
  • Voltage Rating - DC: 2 8V
  • Actuator Type: Flatted (3.17 mm Dia)
  • Actuator Length: 10.16 mm
  • Angle of Throw: 30°
  • Contact Material: Copper Alloy
  • Contact Finish: Silver
  • Mounting Type: Panel Mount
  • Termination Style: Solder Lug
  • Depth Behind Panel: 15.88 mm
  • Panel Cutout Dimensions: Circular - 6.60 mm Dia
  • Operating Force: 2.880 to 5.041 gfm

Dimensions & Appearance

Shaft Style:D Flat Side
Diameter:0.525 in.
Shaft Diameter:0.94 in.
Shaft Length:0.65 in.
Length:1.145 in.

Features

Number of Poles:1
Index Angle (Deg):30
Contact Style:Non-Shorting Break/Make
Number of Positions:12
Terminal Type:Solder
Current Rating:0.25 A
Voltage Rating:125 VAC, 28 VDC
,
