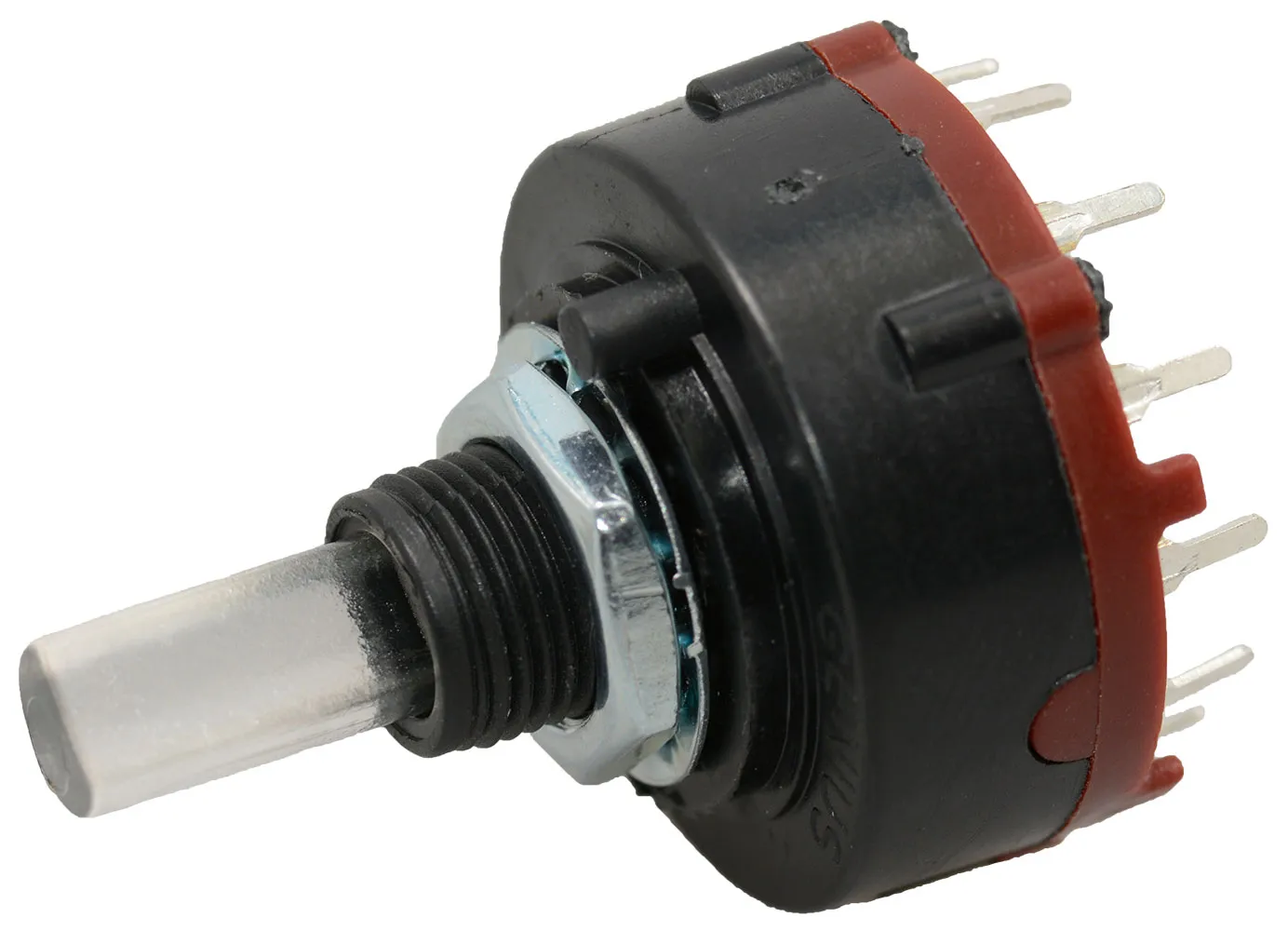

1 Pole 12 Position Rotary Switch Non-Shorting

Specifications:

  • 1 Pole
  • 12 position
  • Non-shorting; Break before make
  • No stop option
  • Ratings: 350 mA @ 125 VAC; 150 mA @ 250 VAC
  • Insulation Resistance: 100 MΩ
  • Operating Force: 8.6 N/cm
  • Use with:
    • Knob 15/64" Shaft Black Pointer (KN1564, p/n: 2235778)

Dimensions & Appearance

Diameter:1.10 in.
Length:1.53 in.
Shaft Diameter:0.235 in.
Shaft Length:0.45 in.
Shaft Style:D Flat Side

Features

Number of Poles:1
Index Angle (Deg):30
Minimum Insulation Resistance:100 MOhm
Contact Style:Non-Shorting Break/Make
Maximum Contact Resistance:25 mOhm
Number of Positions:12
Terminal Type:PCB
Current Rating:0.35 A
Voltage Rating:125 VAC, 250 VAC
,
