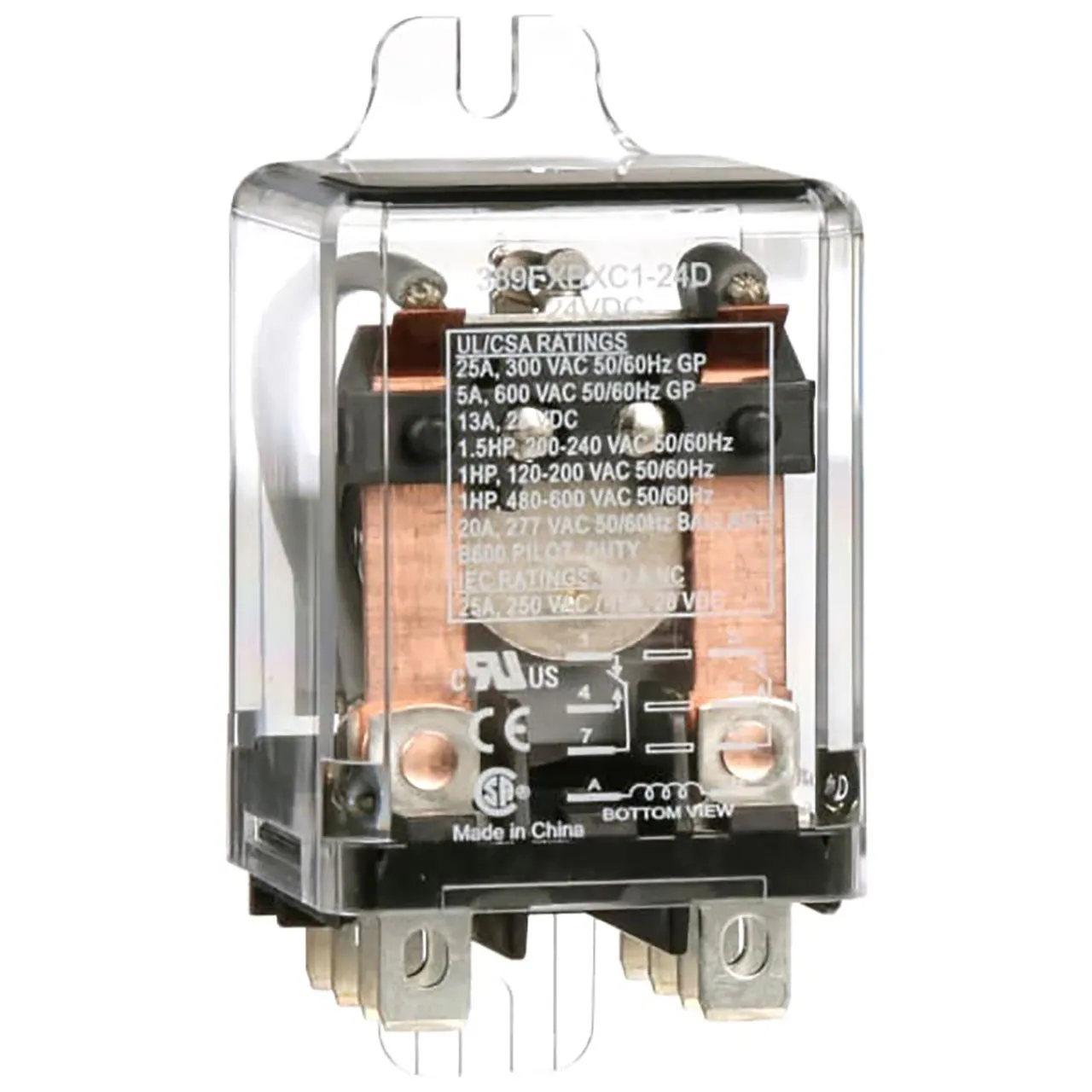

Relay General Purpose DPDT 25A Current Rating 24VDC Control Voltage 300VAC Voltage Rating Side Flange

Features

  • Product Type: Power Relays
  • Harmonized Code: 8538.90.9000
  • ECCN: EAR99
  • Series: SE
  • Mounting Type: Socketable
  • Coil Voltage: 24 VDC
  • Contact Form: DPDT (2 Form C)
  • Contact Rating (Current): 25 A
  • Switching Voltage: 600VAC - Max
  • Load - Max Switching: 15000VA
  • Coil Current: 60 mA
  • Coil Type: Non Latching
  • Features: N/A
  • Termination Style: Plug In, Quick Connect - 0.250" (6.3mm)
  • Seal Rating: N/A
  • Coil Insulation: N/A
  • Must Operate Voltage: 19.2 VDC
  • Must Release Voltage: 2.4 VDC
  • Operate Time: N/A
  • Release Time: N/A
  • Operating Temperature: -30°C ~ 55°C
  • Contact Material: Silver Alloy
  • Approval Agency: CE, CSA, cURus
  • Relay Type: General Purpose
  • Grade: N/A
  • Qualification: N/A

Overview

Relay, General Purpose, DPDT, 25A Current Rating, 24VDC Control Voltage, 300VAC Voltage Rating, Side Flange.

Product Identification

Additional Feature:N/A
Product Type:General Purpose
Manufacturer Series:SE

Dimensions & Appearance

Mounting Type:Chassis Mount

Operating conditions

Minimum Operating Temperature:-30°C
Maximum Operating Temperature:55°C

Features

Coil Type:Non Latching
Coil Voltage:24 VDC
Contact Form:DPDT (2 Form C)
Termination:Plug In, Quick Connect - 0.250" (6.3mm)
Configuration:Side Flange
Contact Rating:25 A
,
