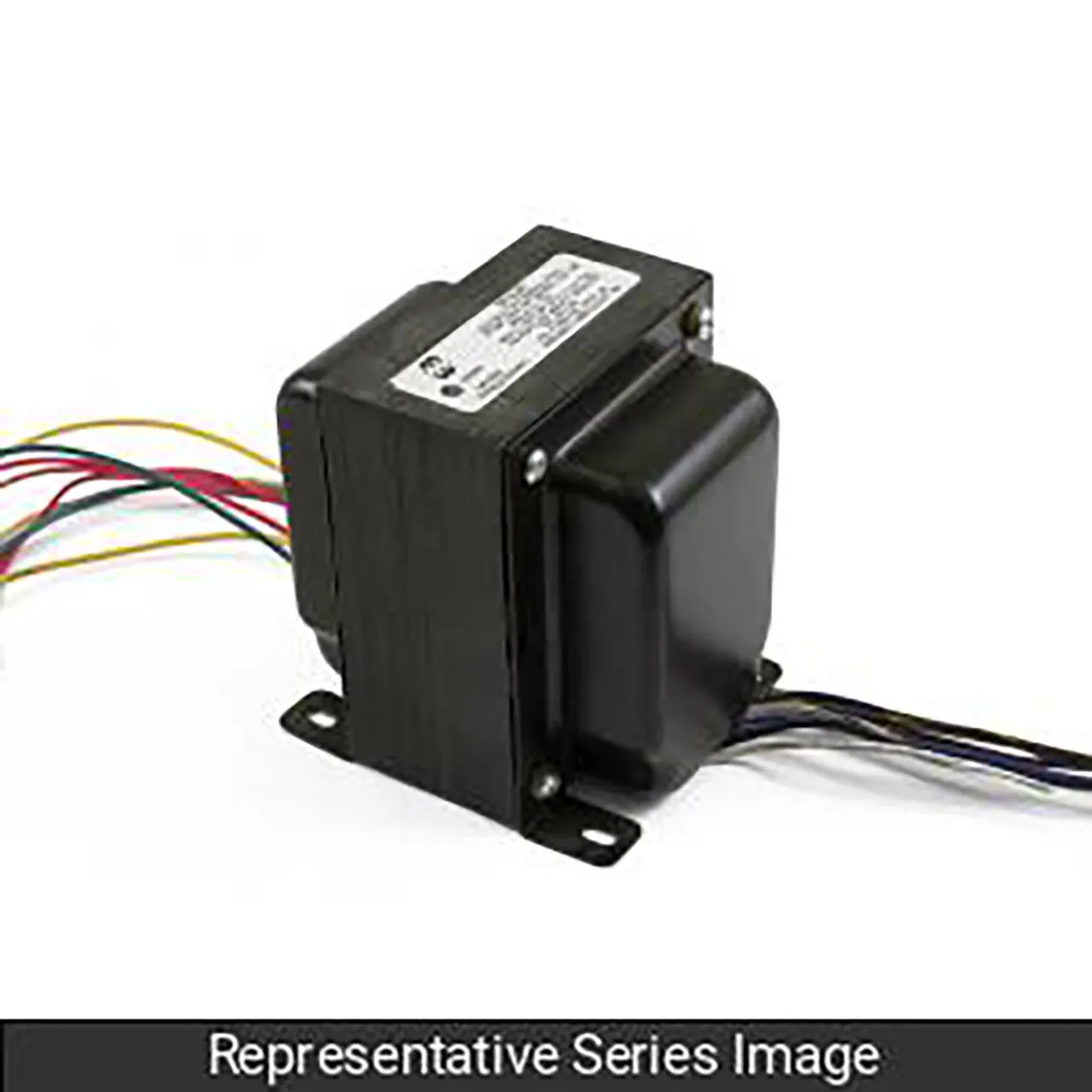

Power Transformer High Voltage & Filament 50VA 500VCT 69mA 300-Series

Features

  • Power Rating (VA): 50
  • Primary VAC: Universal - 100, 110, 120, 200, 220,230, 240 VAC 50/60 Hz
  • A.C. High Voltage Secondary RMS: 500V C.T. @ 69ma.
  • Bias Tap on High Voltage Secondary w/ C.T. Grounded (VAC): 50
  • Filament #1 (VAC): 6.3V C.T. @ 2.5A
  • Filament #2 (VAC): N/A
  • Filament #3 (VAC): N/A
  • Filament #4 (VAC): N/A
  • Mounting Style: Vertical ("X")
  • Agency Approvals: csa
  • Material: N/A

Overview

Transformer, high voltage & filament, 50VA, 500V C.T. @ 69ma., 300 Series.

Product Identification

Product Type:Power Transformer
Manufacturer Series:369

Dimensions & Appearance

Mounting Style:Chassis
Width:63.50 mm
Height:77.72 mm
Length:69.85 mm

Output

Number of Outputs:1

Features

Primary Frequency:50 Hz, 60 Hz
Primary Side Voltage:100 VAC, 110 VAC, 120 VAC, 200 VAC, 220 VAC, 230 VAC, 240 VAC
Center Tap:Yes
Termination Style:Wires
Secondary Side Current:69 mA
Secondary Side Voltage:500 V CT
Power Rating:50 VA
,
