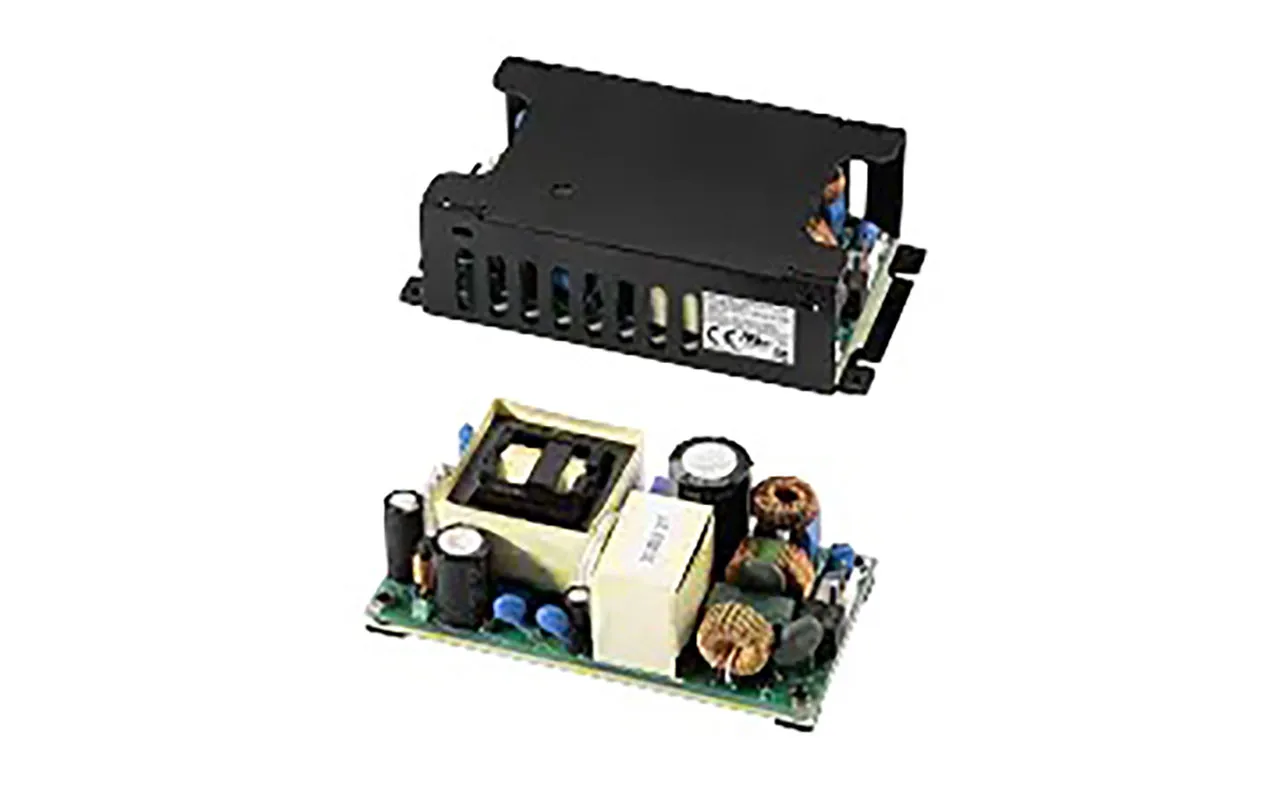

Open Frame AC-DC Power Module with Cover 48VDC 3.75A 180W PFC

Features

  • Universal Input Range 90 to 264Vac
  • High Efficiency up to 94%
  • 2"x 4" Open Frame Compact Size
  • Class I & Class II (NOTE 8)
  • 180W with Natural Convection (CFM202SXXXC)
  • 200W with Fan-Cooled
  • No Load Input Power Consumption<150mW
  • Approval Safety IEC/EN/UL 62368-1 Ed 3.0
  • Approval Safety IEC/EN 60335-1
  • Operating Altitude 5000m
  • Continuous Short Circuit Protection
  • Over Voltage Protection
  • Over Temperature Protection
  • Active PFC Function

Overview

Product Identification

Manufacturer Series:CFM202S

Compliance

Agency Approvals: CE, CUL, FCC, UKCA, UL

Dimensions & Appearance

Style:Open Frame with Cover
Height:1.07 in.
Width:2 in.
Length:4 in.

Operating conditions

Minimum Operating Temperature:-40°C
Maximum Operating Temperature:80°C

Input

Input Frequency:47 Hz to 63 Hz
Input Voltage:90 VAC to 264 VAC
Maximum Input Current:2.5 A

Output

Number of Outputs:1
Output Connector Type:JST VHR or equiv.
Output Voltage:48 VDC
Additional Output Voltages (VDC):N/A
Output Current:3.75 A

Features

PFC Function:Yes
Switching:Auto Switching SMPS
Minimum Isolation Voltage:4000V
Efficiency:94%
Power Rating:180 W
,
