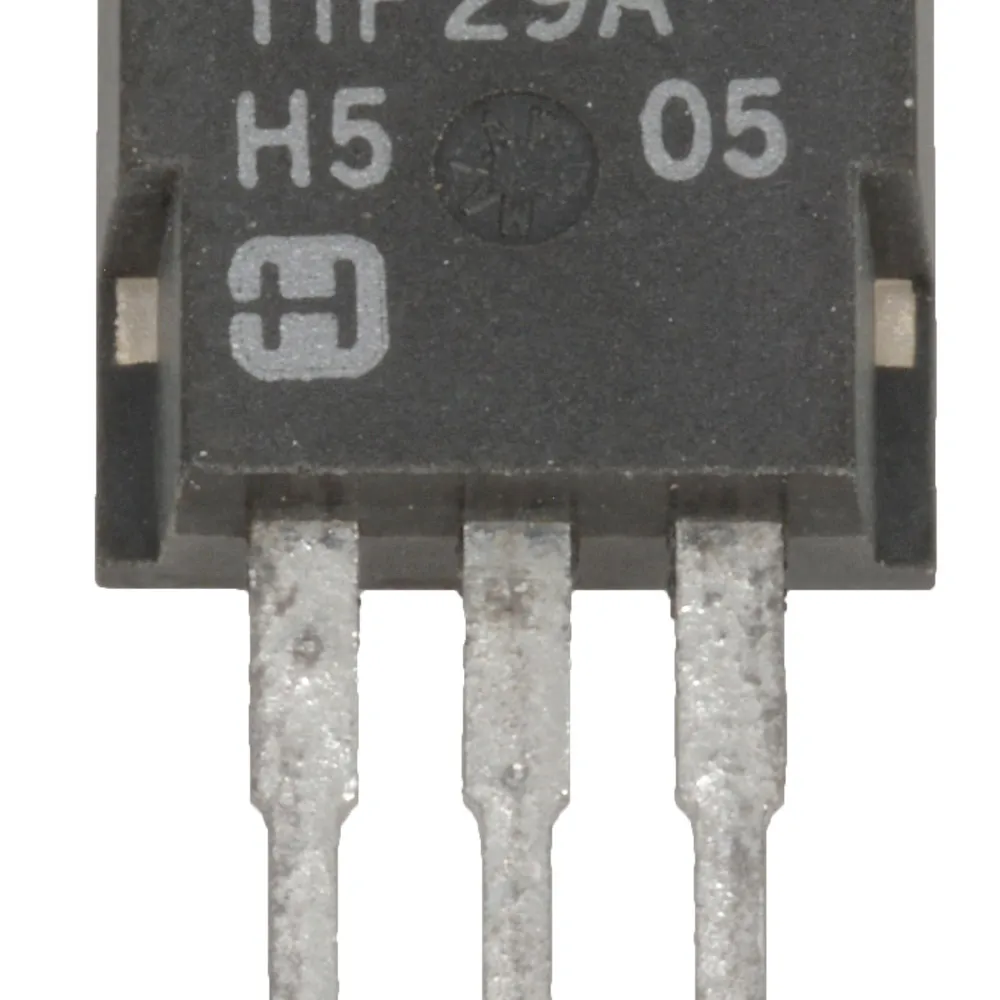

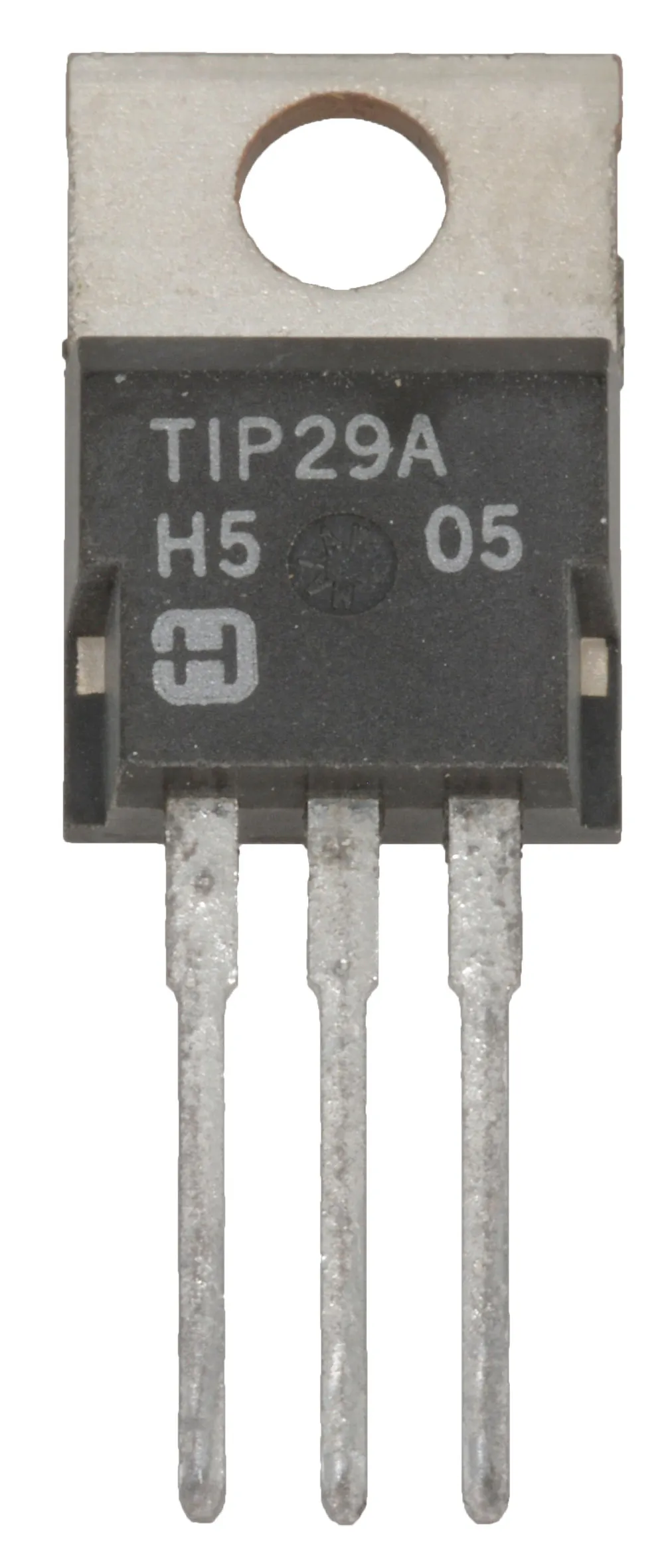

NPN General Purpose BJT Transistor 60V 1A TO-220

Features

  • Collector-Emitter Breakdown Voltage: 60V
  • Max Collector Current: 1A
  • Power Dissipation: 30W
  • Mounting Type: Through Hole
  • Package: TO-220


For more about Transistors, click here.

Product Identification

Product Type:Bipolar Power
Manufacturer Series:TIP

Dimensions & Appearance

Mounting:Through Hole
Height:20.15 mm
Length:15.75 mm
Width:5.15 mm

Operating conditions

Maximum Operating Temperature:150°C
Minimum Operating Temperature:-65°C

Packaging

Packaging:Bulk
Package:TO-220-3

Output

Output Power:30W

Features

Number of Elements per Chip:1
Pins:3
Transistor Polarity:NPN
Maximum Operating Frequency:3MHz
Minimum DC Current Gain:15 @1A
Maximum Emitter Base Voltage:5V
Maximum Collector Base Voltage:60 V
Maximum Collector Current:1A
Maximum Collector Emitter Voltage:60 V
Maximum Base Emitter Saturation Voltage:1.3V@1A@4V
Power Dissipation:30W
Maximum Collector Emitter Saturation Voltage:0.7V@1A
Configuration:Single
,
