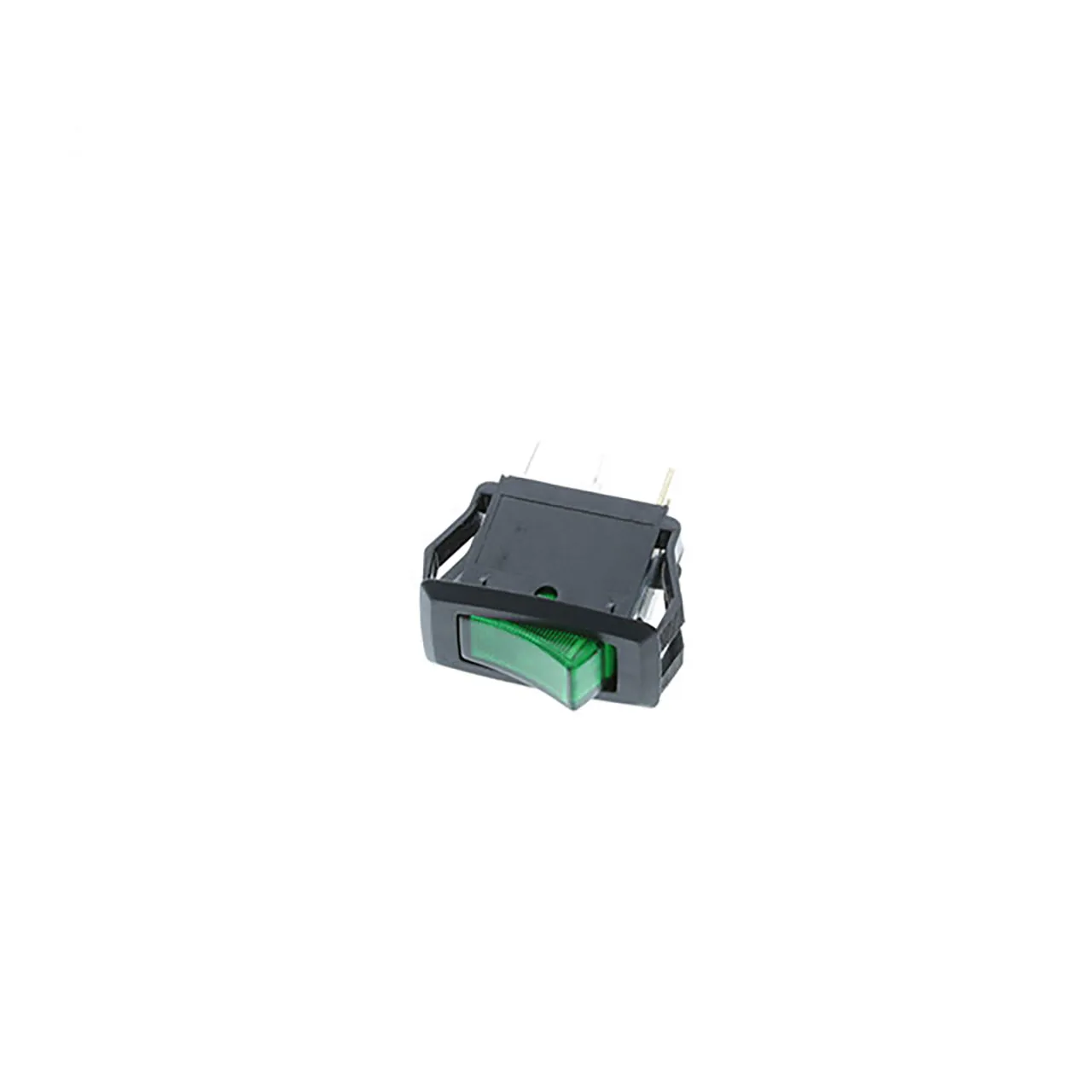

Mid-Size Rocker - 3P SPST OFF-ON Green LED

Features

  • Series: RG1
  • Mounting Type: Panel Mount, Snap-In
  • Circuit: SPST
  • Switch FunctiON: ON-OFF
  • Current Rating (Amps): 16A (DC)
  • Voltage Rating - DC: 12 V
  • Actuator Type: Concave (Curved) - Illuminated
  • Color - Actuator/Cap: Green
  • Actuator Marking: No Marking
  • Illumination Type, Color: LED, Green
  • Illumination Voltage (Nominal): 12 VDC
  • Termination Style: Quick Connect - 0.250" (6.3mm)
  • Panel Cutout Dimensions: Rectangular - 27.60mm x 13.80mm
  • Operating Temperature: -25°C to 85°C
  • Approval Agency: CSA, cURus, ENEC
  • Product Type: Rocker Switch
  • Harmonized Code: 8536.50.4000
  • ECCN: EAR99
  • 360 Animation Download (.zip)

Overview

Mid-Size Rocker - 3P SPST OFF-ON, Green LED.

Product Identification

Product Type:Rocker Switch

Dimensions & Appearance

Mounting Style:Panel Mount, Snap-In
Body Color:Black

Features

Pins:3
Illumination Type:LED, Green
Termination Style:Quick Connect - 0.250" (6.3mm)
Switch Function:ON-OFF
Actuator Type:Concave (Curved) - Illuminated
Color - Actuator/Cap:Green (No Marking)
Contact Form:SPST
Current Rating:16A @ 12VDC
,
