2 Circuit IC Analog Switch 2:1 45 Ohm 16-PDIP

Features

  • Switch Circuit: SPDT
  • Multiplexer/Demultiplexer Circuit: 2:1
  • Number of Circuits: 2
  • On-State Resistance (Max): 45 Ohm
  • Channel-to-Channel Matching (ΔRon): 500 mOhm
  • Voltage - Supply, Single (V+): 10 V to 30 V
  • Voltage - Supply, Dual (V±): ±4.5 V to 20 V
  • Switch Time (Ton, Toff) (Max): 150 ns, 100 ns
  • Charge Injection: 10 pC
  • Channel Capacitance (CS(off), CD(off)): 12 pF, 12 pF
  • Current - Leakage (IS(off)) (Max): 500 pA
  • Crosstalk: -90 dB @ 1 MHz
  • Operating Temperature: -40°C to 85°C (TA)
  • Package: 16-DIP (0.300", 7.62mm)

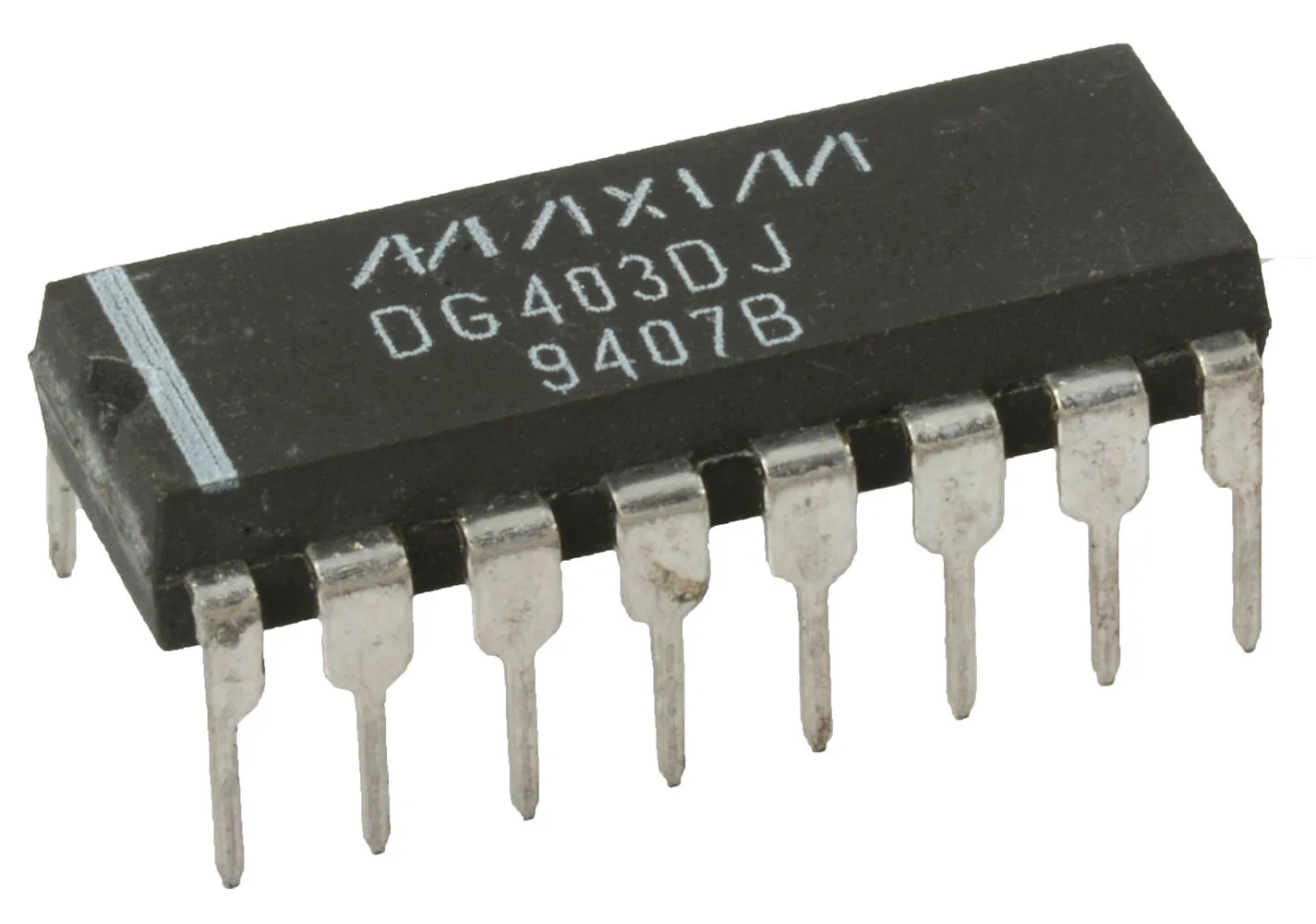

  • Base Number: DG403
  • Formerly Maxim Integrated/Maxim Semiconductor

,
