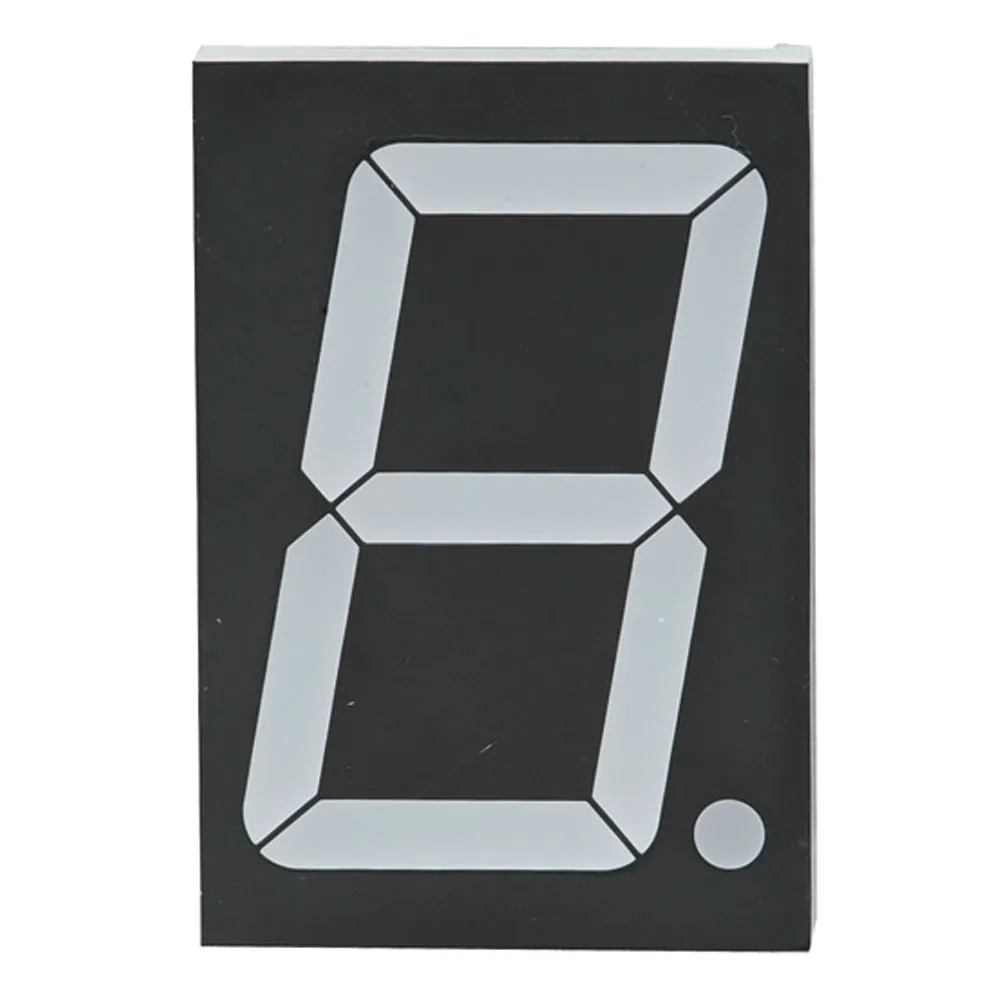

Single Digit 7-Segment LED Display

Features

  • Character Height: 2.24"
  • Illuminated color: Red
  • Bus polarity: Common Anode
  • Number of pins/leads: 10
  • Typical forward voltage: 6.8V
  • Typical forward current: 20mA
  • Brightness: 30 mcd @ 20mA
  • Wavelength: 660nm
  • Decimal point location: Right-hand side

Product Identification

Product Type:Segmented LED Display

Dimensions & Appearance

Color:Black
Mounting:Through Hole

Operating conditions

Minimum Operating Temperature:-25°C
Maximum Operating Temperature:85°C

Packaging

Package:10-DIP (2.36", 60mm), 10 leads

Features

Number of Digits:1
Pattern Graphics:Segmented
Buss Polarity:Common Anode
LED Display Type:7-Seg Numeric
Decimal Point:RHDP
Pins:10
Digit Size:2.24"
Viewing Area Height:56.8 mm
Illuminated Color:Red
Character Size:2.24"
Maximum Forward Current:20 mA
Dominant Wavelength:660 nm
Maximum Forward Voltage:9.6 V
Typical Forward Voltage:6.8 VDC
Peak Wavelength:660 nm
Luminous Intensity:30 mcd
Thickness:12 mm
,
