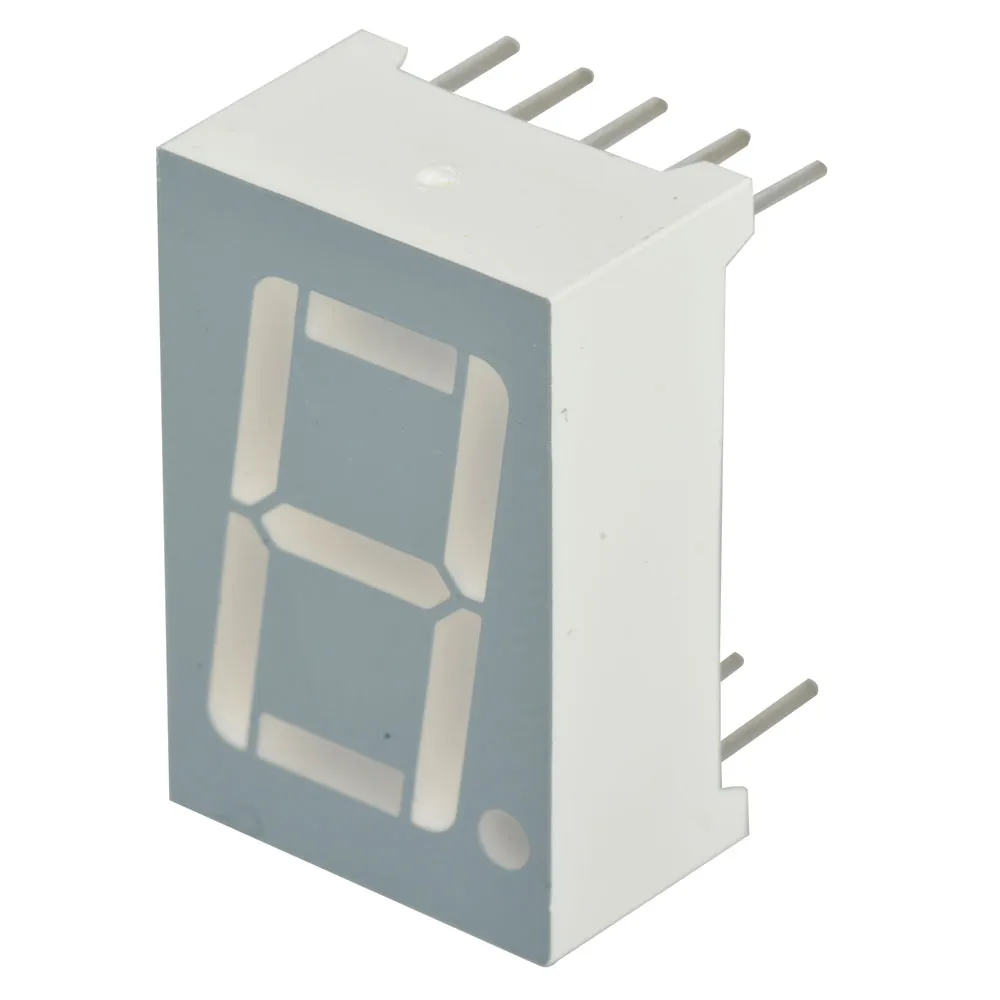

Red Single Digit 7-Segment LED Display Common Anode

Features

  • Character Height: 0.56"
  • Illuminated color: Red
  • Bus polarity: Common Anode
  • Number of pins/leads: 10
  • Typical forward voltage: 2.1V
  • Typical forward current: 20mA
  • Brightness: 0.8 mcd @ 10mA
  • Wavelength: 700nm
  • Decimal point location: Right-hand side

Product Identification

Product Type:Segmented LED Display

Dimensions & Appearance

Color:Gray
Mounting:Through Hole

Operating conditions

Minimum Operating Temperature:-25°C
Maximum Operating Temperature:85°C

Packaging

Package:10-DIP (0.6", 15.24mm), 10 leads

Features

Number of Digits:1
Pattern Graphics:Segmented
Buss Polarity:Common Anode
LED Display Type:7-Seg Numeric
Decimal Point:RHDP
Luminous Intensity:0.8 mcd
Digit Size:0.56"
Pins:10
Viewing Area Height:14.22 mm
Illuminated Color:Red
Typical Forward Voltage:2.1 VDC
Character Size:0.56"
Maximum Forward Current:20 mA
Dominant Wavelength:700 nm
Maximum Forward Voltage:3.0 V
Peak Wavelength:700 nm
Thickness:8 mm
,
