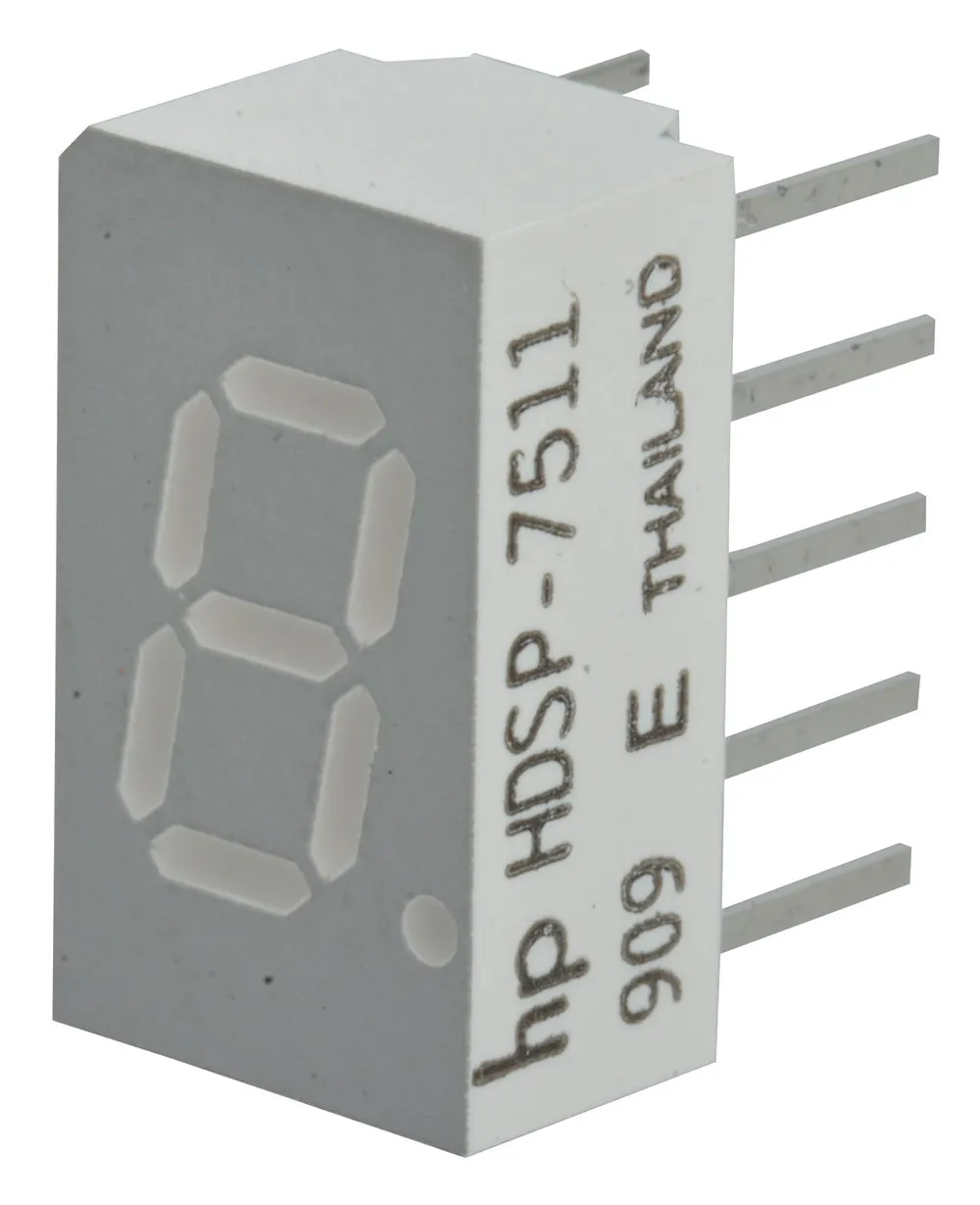

7-Segment Character LED Display Module Red Common Anode 1.7V 5mA 0.500"H 10-DIP

Specifications

  • Number of Characters: 1
  • Size / Dimension: 0.500" H x 0.300" W x 0.390" D (12.70mm x 7.62mm x 9.91mm)
  • Digit/Alpha Size: 0.30" (7.62mm)
  • Display Type: 7-Segment
  • Common Pin: Common Anode
  • Color: Red
  • Voltage - Forward (Vf) (Typ): 1.7V
  • Current - Test: 5mA
  • Millicandela Rating: 1.05mcd
  • Wavelength - Peak: 635nm
  • Power Dissipation (Max): 52mW
  • Package / Case: 10-DIP (0.200", 5.08mm)

Product Identification

Product Type:Segmented LED Display

Dimensions & Appearance

Color:Gray
Mounting:Through Hole

Operating conditions

Maximum Operating Temperature:100°C
Minimum Operating Temperature:-20°C

Features

Number of Digits:1
Pattern Graphics:Segmented
Buss Polarity:Common Anode
LED Display Type:7-Seg Numeric
Decimal Point:RHDP
Viewing Area Height:12.7 mm
Digit Size:0.50"
Typical Forward Voltage:1.8 VDC
Pins:10
Luminous Intensity:1.05 mcd
Character Size:0.30"
Illuminated Color:Red
Dominant Wavelength:635 nm
Maximum Forward Current:45 mA
Maximum Forward Voltage:2.2 V
Peak Wavelength:635 nm
Thickness:6.09 mm
,
