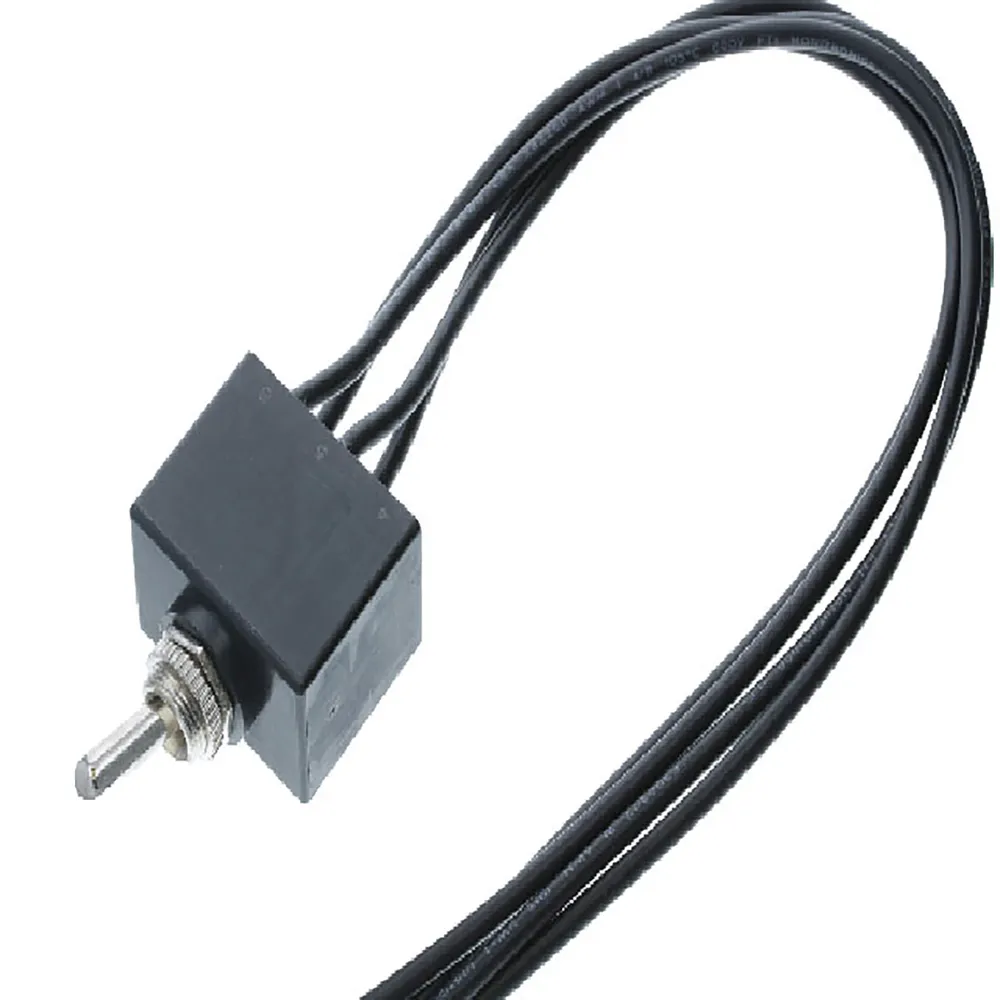

IP67 Toggle - 4P DPST OFF-ON Wired

Features

  • Series: TB1
  • Mounting Type: Panel Mount
  • Circuit: DPST
  • Switch Function: On-Off
  • Current Rating (Amps): 25A (DC)
  • Voltage Rating - DC: 12 V
  • Actuator Type: Standard Round
  • Actuator Length: 15.30 mm
  • Illumination: Non-Illuminated
  • Termination Style: Wire Leads
  • Panel Cutout Dimensions: Circular - 12.00mm Dia
  • Bushing Thread: 15/32-32
  • Ingress Protection: IP67 - Dust Tight, Waterproof
  • Operating Temperature: -40°C to 85°C
  • Product Type: Toggle Switch
  • Harmonized Code: 8536.50.4000
  • ECCN: EAR99

Overview

IP67 Toggle - 4P DPST OFF-ON, Wired.

Product Identification

Additional Feature:Keyway

Dimensions & Appearance

Body Color:Black
Body Orientation:Straight
Mounting Style:Panel, Rear
Mounting Hole:Circular - 12.00mm Dia

Features

Bushing Type:Threaded
Number of Positions:2
Pins:4
Minimum Insulation Resistance:100MOhm
Maximum Contact Resistance:50mOhm
Electrical Life:6000 Cycles
Dielectric Strength:1500V
Switch Function:ON-OFF
IP Rating:IP67 - Dust Tight, Waterproof
Color - Actuator/Cap:Chrome
Voltage Rating:12 VDC
Contact Form:DPST
Thread Size:15/32-32
Actuator Length:15.30 mm
Termination Style:Wires
Actuator Type:Standard Round
Contact Rating:25A @ 12VDC, 15A @ 24VDC
Current Rating:25A (DC)
,
