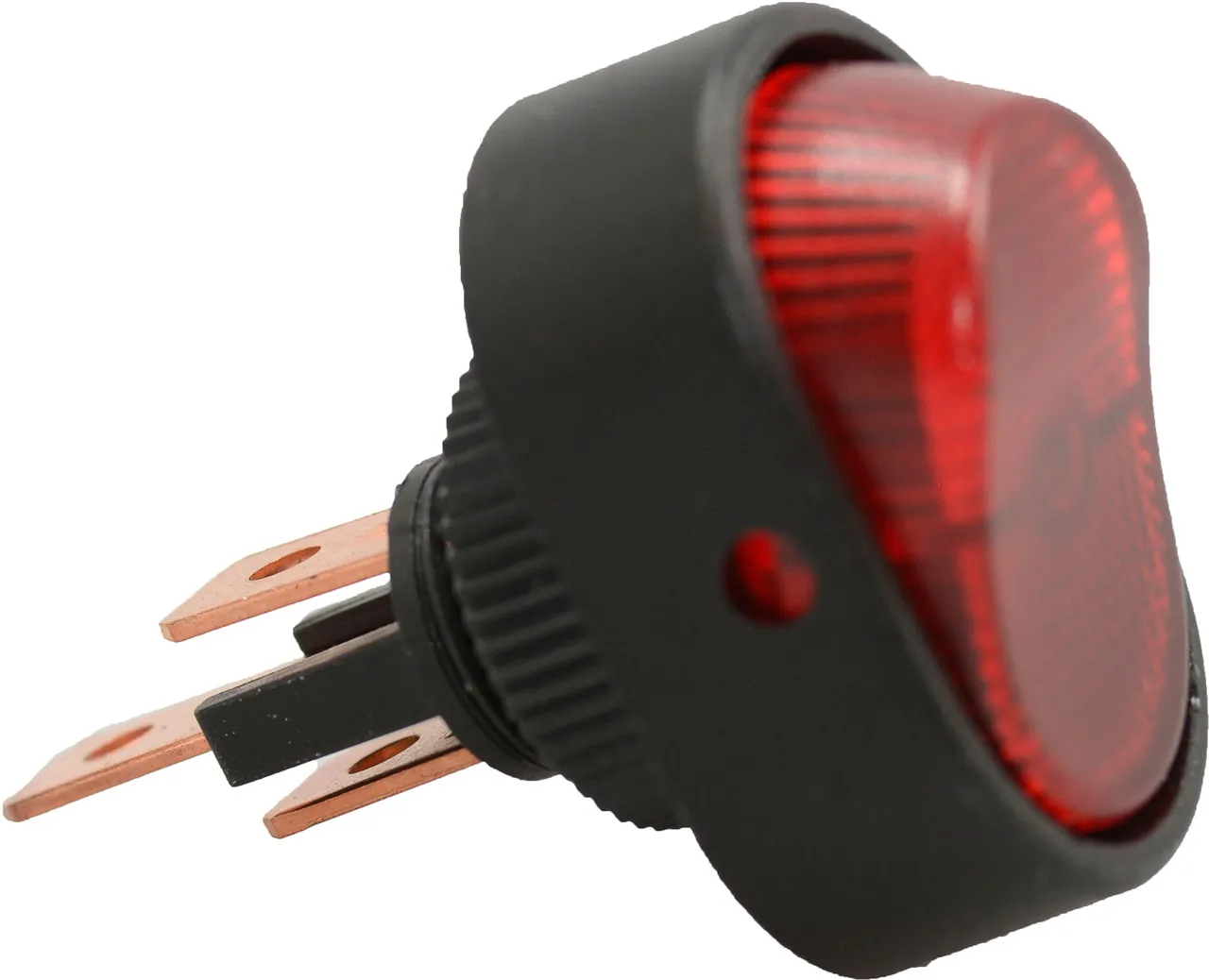

Illuminated Rocker Switch SPST ON-OFF 30A 12VDC Red LED Threaded Panel Mount 0.250 Quick Connect

Specifications

  • Series: RD1
  • Mounting Type: Panel Mount, Threaded Body with Nut
  • Circuit: SPST
  • Switch Function: ON-OFF
  • Current Rating: 30 A
  • Voltage Rating: 12 VDC
  • Actuator Type: Concave (Curved) - Illuminated
  • Color - Actuator/Cap: Red
  • Actuator Marking: No Marking
  • Illumination Type, Color: LED, Red
  • Illumination Voltage (Nominal): 12 VDC
  • Termination Style: Quick Connect - 0.250" (6.3 mm)
  • Panel Cutout Dimensions: Circular - 12.20mm Dia
  • Operating Temperature: -25°C to 85°C
  • Mechanical Life: 10,000 Cycles
  • Electrical Life: 6,000 Cycles

Product Identification

Product Type:Rocker Switch

Dimensions & Appearance

Mounting Style:Panel Mount, Threaded Body with Nut
Depth:0.74 in.
Height:0.63 in.
Width:0.77 in.
Length:1.20 in.
Body Color:Black

Features

Pins:2
Lead Spacing A (inch):0.130
Termination Style:Quick Connect - 0.250" (6.3mm)
Illumination Type:LED, Red
UL Flammability Code:N/A
Switch Function:ON-OFF
Actuator Type:Concave (Curved) - Illuminated
Actuator Length:0.240 in.
IP Rating:none
Color - Actuator/Cap:Red (No Marking)
Contact Form:SPST
Current Rating:30A @ 12VDC
,
