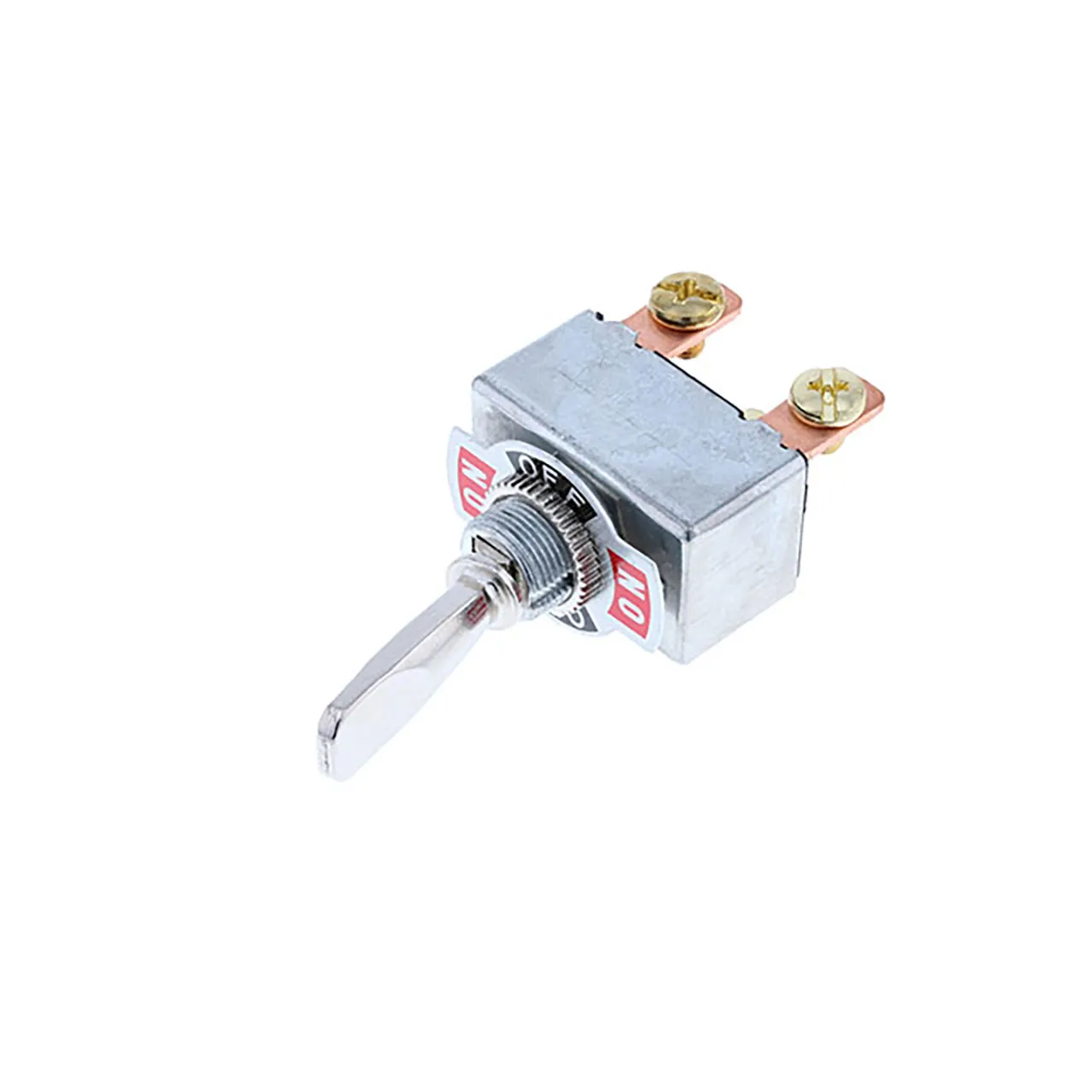

Heavy Duty Toggle - 3P SPDT ON-OFF-ON Nickel Plated

Features

  • Series: TD2
  • Mounting Type: Panel Mount
  • Circuit: SPDT
  • Switch Function: On-Off-On
  • Current Rating (Amps): 50A (DC)
  • Voltage Rating - DC: 12 V
  • Actuator Type: Flatted
  • Actuator Length: 28.40 mm
  • Illumination: Non-Illuminated
  • Termination Style: Screw Terminal
  • Panel Cutout Dimensions: Circular - 12.20mm Dia
  • Bushing Thread: 15/32-32
  • Operating Temperature: -20°C to 85°C
  • Product Type: Toggle Switch
  • Harmonized Code: 8536.50.4000
  • ECCN: EAR99
  • 360 Animation Download (.zip)

Overview

Heavy Duty Toggle - 3P SPDT ON-OFF-ON, Nickel Plated.

Dimensions & Appearance

Body Orientation:Straight
Mounting Style:Panel Mount, Rear
Body Color:Silver
Mounting Hole:Circular - 12.20mm Dia

Features

Bushing Type:Threaded
Pins:3
Number of Positions:3
Minimum Insulation Resistance:100 MOhm
Maximum Contact Resistance:50 mOhm
Dielectric Strength:1500VAC
Switch Function:ON-OFF-ON
Actuator Type:Flatted
Voltage Rating:12 VDC
Thread Size:15/32-32
Color - Actuator/Cap:Nickel-Plated
Contact Form:SPDT
Termination Style:Screw Terminal
Actuator Length:28.40 mm
Contact Rating:50A @ 12VDC
Current Rating:50A (DC)
,
