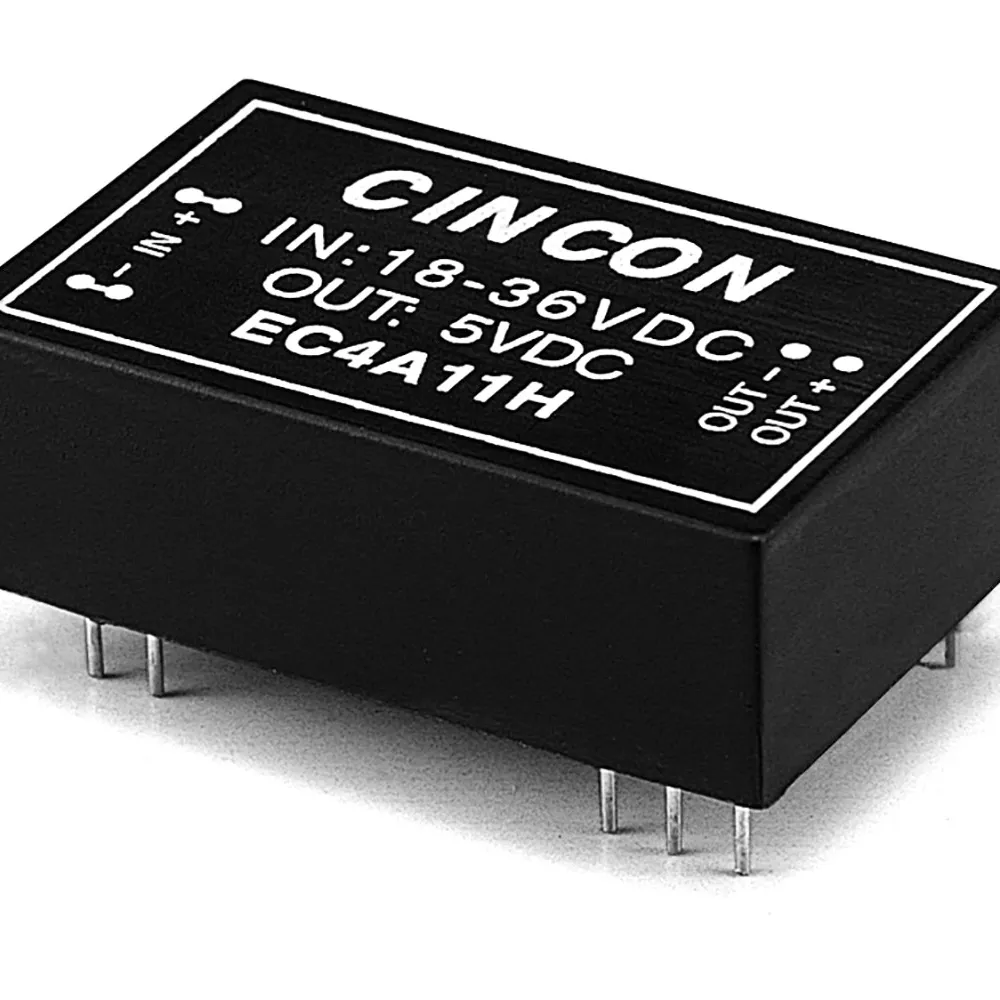

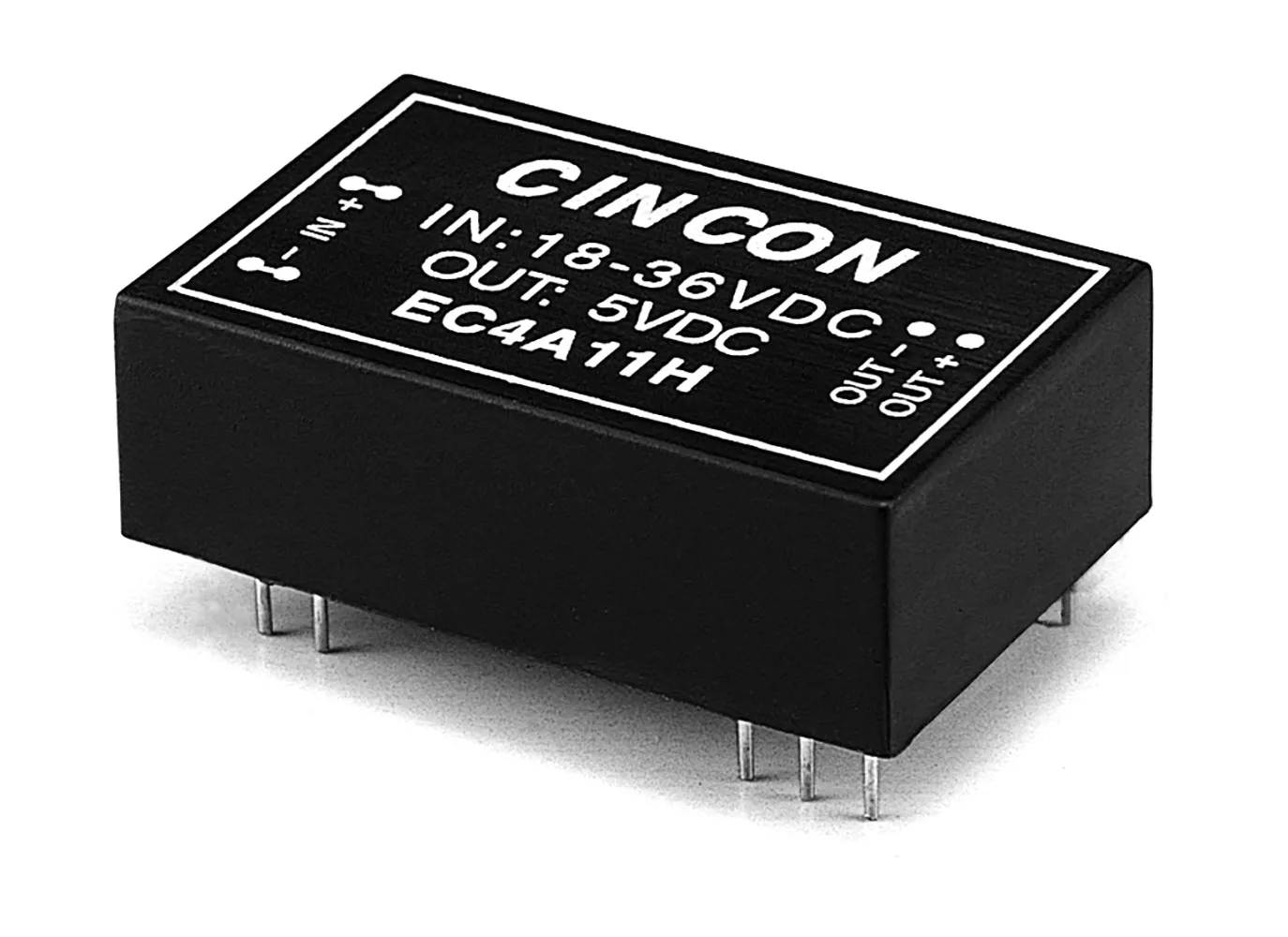

DC-DC Converter Isolated 5VDC 1000mA 2:1 Input 18-36VDCin DIP-24

Features

  • 5W Isolated Output
  • 3000 VDC Isolation
  • DIP-24 Package
  • 2:1 Input Range
  • Regulated Outputs
  • Pi-type Input Filter
  • Continuous Short Circuit Protection
  • Non-Conductive Black Plastic Only
  • UL60950-1 Approval

Specifications

  • Output Voltage: 5 VDC
  • Output Current: 0 mA to 1000 mA
  • Input Voltage: 18 to 36 VDC (24 VDC nominal)
  • Input Current: 5 mA (no load); 260 mA (full load)
  • Efficiency: 80%
  • Capacitor Load Max.: 4700 µF
  • Size: 1.25"W x 0.80"D x 0.40"H

Product Identification

Product Type:DC-DC Converter SMPS
Manufacturer Series:EC4A

Compliance

Agency Approvals:UL, CUL, CE

Dimensions & Appearance

Mounting:PCB
Height:0.40 in.
Width:0.80 in.
Length:1.25 in.

Operating conditions

Minimum Operating Temperature:-25°C
Maximum Operating Temperature:71°C

Packaging

Package:DIP-24

Input

Input Voltage:24 VDC
Input Voltage Range:18 VDC to 36 VDC
Maximum Input Current:0.26 A

Output

Number of Outputs:1
Output Connector Type:DIP-24 (0.6"W)
Output Voltage:5 VDC
Additional Output Voltages (VDC):N/A
Output Current:1 A

Features

Pins:10
Efficiency:80%
Power Rating:5 W
,
