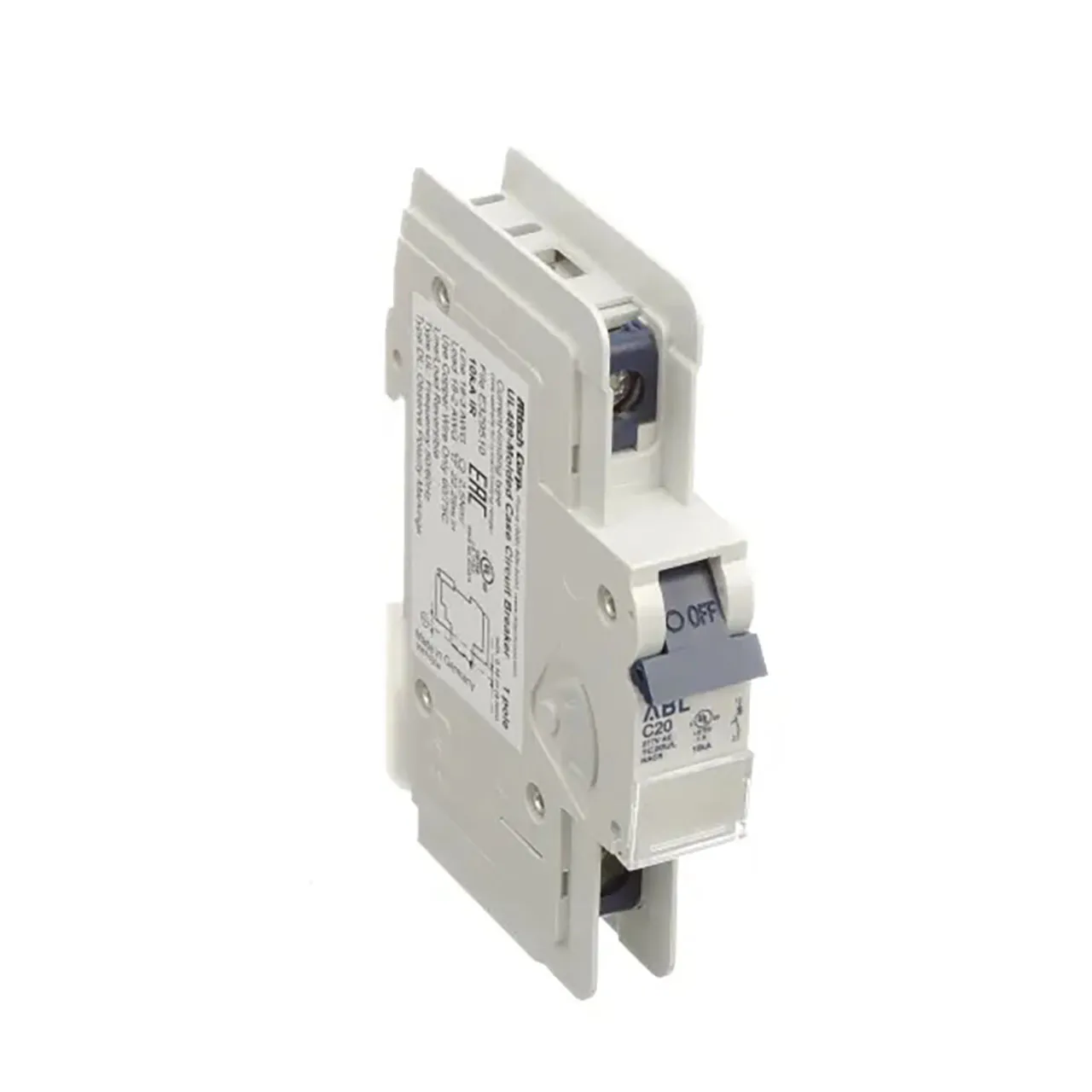

Circuit Breaker 1C20UL 20A C CHAR 1 Pole 277VAC UL489
Features
- Series: DLS9 Series C-Trip (AC)
- Rated Voltage: 277V AC
- Poles: 1 Pole
- Rated Current: 20A
- Agency Approvals: c UL us, IEC
- Current/Voltage Rating - UL Series: 0.3 - 63A/240V AC, 0.3-32A/480/277V AC
- Current/Voltage Rating - DL Series: 0.3 - 63A/125/250V DC
- Calibration Temperature: 40°C (104°F)
- Ambient Temperature: -25°C to + 70°C (-13°F to 158°F)
- Storage Temperature: -40°C to + 70°C (-40°F to 158°F)
- Terminal Size Acceptability: Top:18-3 AWG; Bottom: 18-2 AWG
- Terminal Torque min/max: 2 Nm (17.7 lb.in.) / 2.5Nm (22.2 lb.in)
- Electrical Life: 6,000 switching cycles ON/OFF
- Mechanical Life: 10,000 switching cycles ON/OFF
- Vibration Resistance: >15G according to DIN EIN 60069-2-59 during a load with 1 = 1.05 x
- Resistance to Mechanical Shocks: 25g @ 11ms
- Ingress Protection acc. IEC/EN 60529: IP20
- Mounting Orientation: In any plane
Overview
Circuit Breaker 1C20UL 20A C CHAR 1 Pole 277VAC UL489
Product Identification
Additional Feature:2 Nm (17.7 lb.in.) / 2.5Nm (22.2 lb.in)
Product Type:UL489 Thermal Magnetic Breaker
Manufacturer Series:DLS9 Series C-Trip (AC)
Compliance
Agency Approvals: CUL, IEC, UL
Dimensions & Appearance
Mounting:DIN Rail
Operating conditions
Minimum Operating Temperature:-25°C
Maximum Operating Temperature:70°C
Features
Number of Poles:1
IP Rating:IP20
Terminal Type:Top:18-3 AWG; Bottomz: 18-2 AWG
Voltage Rating:277V AC
Current Rating:20 A
