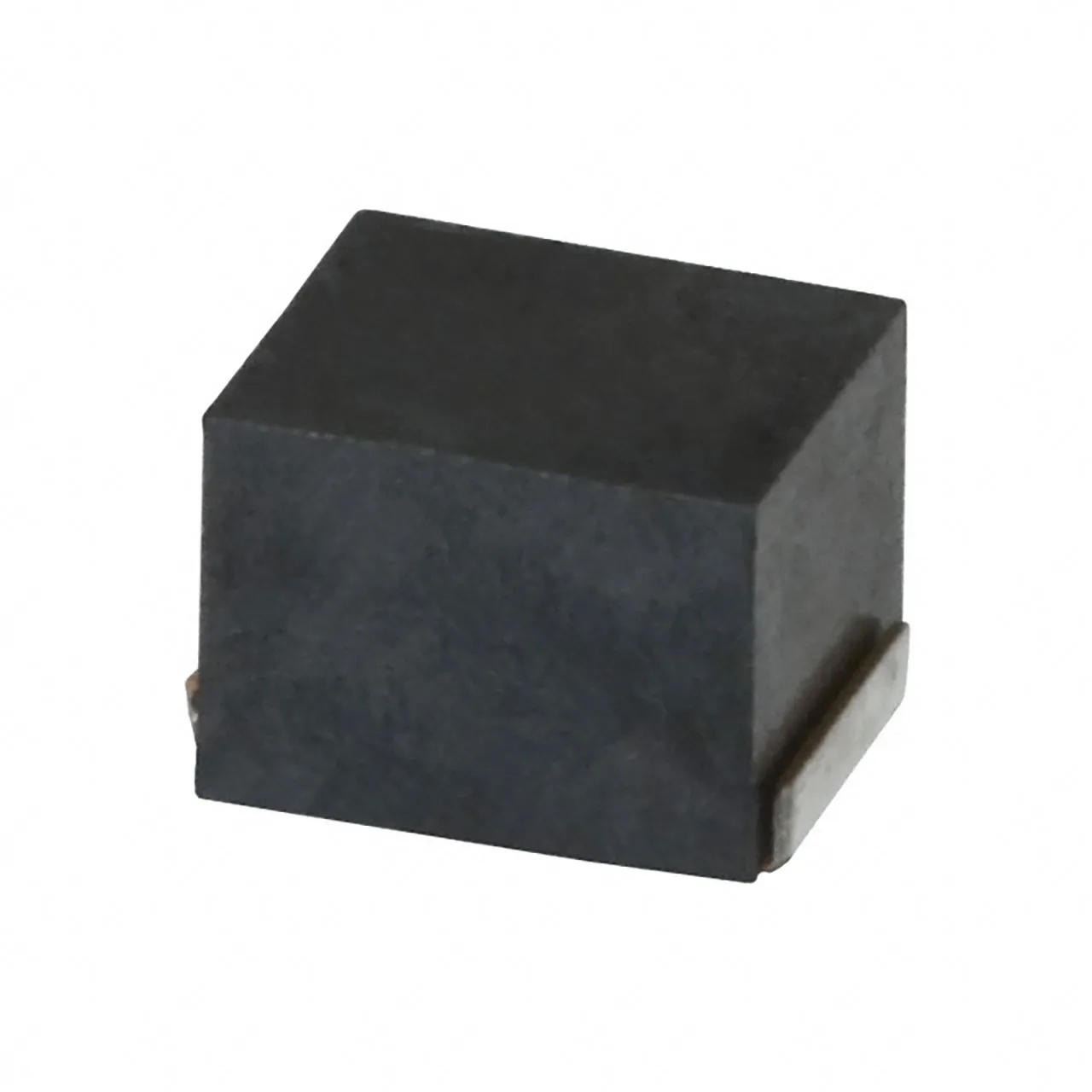

47 uH Unshielded Drum Core Wirewound Inductor 60 mA 7Ohm 1210
Features
- Series: NLV-PF
- Type: Drum Core, Wirewound
- Material - Core: Ferrite
- Inductance: 47 µH
- Tolerance: ±5%
- Current Rating (Amps): 60 mA
- Shielding: Unshielded
- DC Resistance (DCR): 7 Ohm Max
- Q @ Freq: 30 @ 2.52 MHz
- Frequency - Self Resonant: 15 MHz
- Operating Temperature: -40°C to 105°C
- Inductance Frequency - Test: 2.52 MHz
- Mounting Type: Surface Mount
- Package: 1210 (3225 Metric)
- Supplier Device Package: 1210
- Size: 0.126" L x 0.098" W (3.20 mm x 2.50 mm)
- Height - Seated (Max): 0.094" (2.40 mm)
Product Identification
Family:NLV-PF
Product Type:Fixed Inductor
Dimensions & Appearance
Depth:2.5 mm
Height:2.4 mm
Length:3.2 mm
Operating conditions
Maximum Operating Temperature:105°C
Minimum Operating Temperature:-40°C
Packaging
Package:1210
Packaging:Tape and Reel
Features
Core Material:Ferrite
Technology:Drum Core, Wirewound
Tolerance:5%
Test Frequency:2.52 MHz
Protection Style:Unshielded
Impedance:N/A
Minimum Quality Factor:[email protected]
Maximum Self Resonant Frequency:15 MHz
Inductance:47 uH
Maximum DC Resistance:7 Ohm
Current Rating:60 mA
