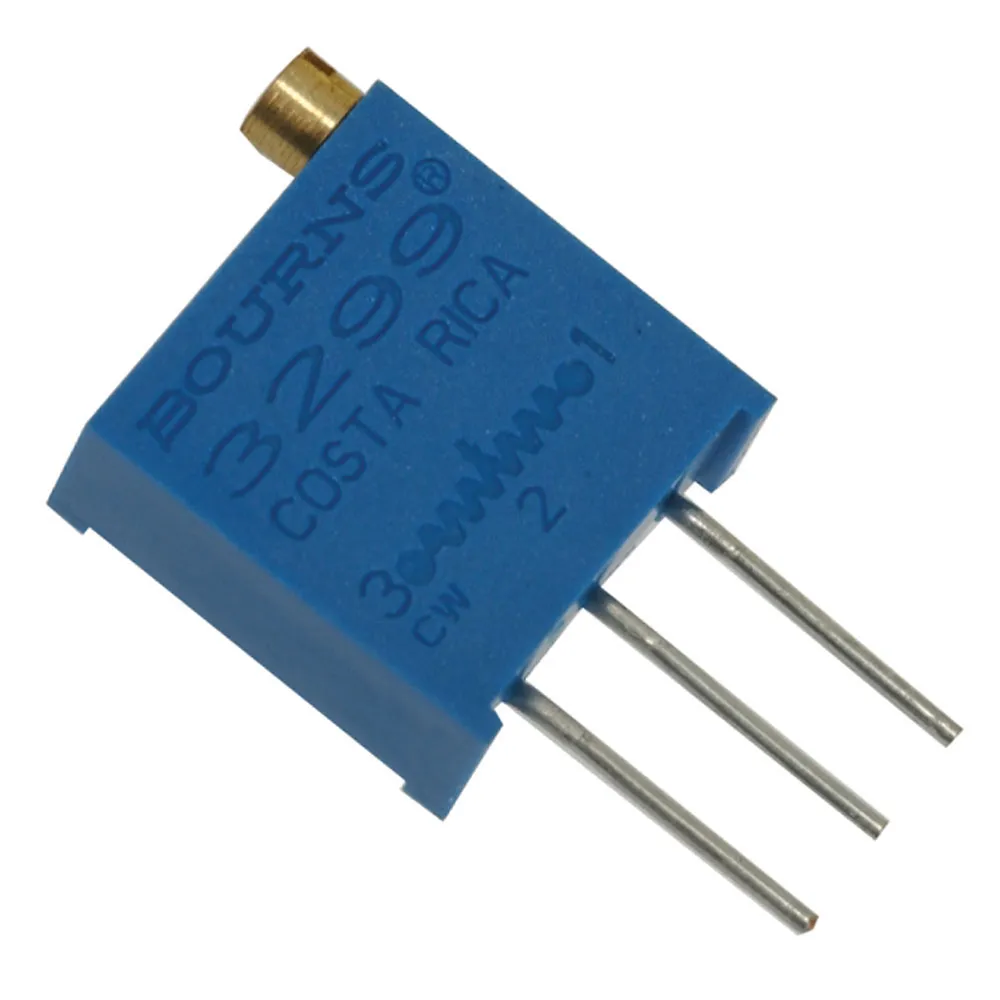

Bourns 1/2-Watt, 3/8" Square, Multi-Turn Trimming Potentiometer (10%)

Specifications

  • 3299W Series
  • Ohms: 10k
  • Linear taper
  • Absolute min. resistance: 1% or 2 ohms max.
  • Contact resistance variation: 1% or 3 ohms max.
  • Insulation resistance: 500VDC; 1,000M ohms min.
  • Rotational life: 200 cycles
  • Terminals: solderable pins
  • Wiper positioning: 50% nominal
  • 25-turns nominal
  • Load life: 1,000 hours, 0.5W @ 70°C
  • Wipers set @ CW end

Product Identification

Product Type:Trimmer
Manufacturer Series:3299
Family:W

Dimensions & Appearance

Height:10.03 mm
Width:9.53 mm
Length:6.10 mm
Shaft Diameter:2.29 mm
Mounting:Through Hole

Operating conditions

Maximum Operating Temperature:125°C
Minimum Operating Temperature:-55°C

Features

Taper:Linear
Resistive Element Material:Cermet
Actuator Orientation:Top
Resistance (Ohm):10000
Number of Turns:25
Tolerance:10%
Temperature Coefficient:100 ppm/°C
Technology:Sealed
Power Rating:0.50 W
Resistance:10 KOhm
Termination Style:Pins
Actuator Type:Top Slot
,
