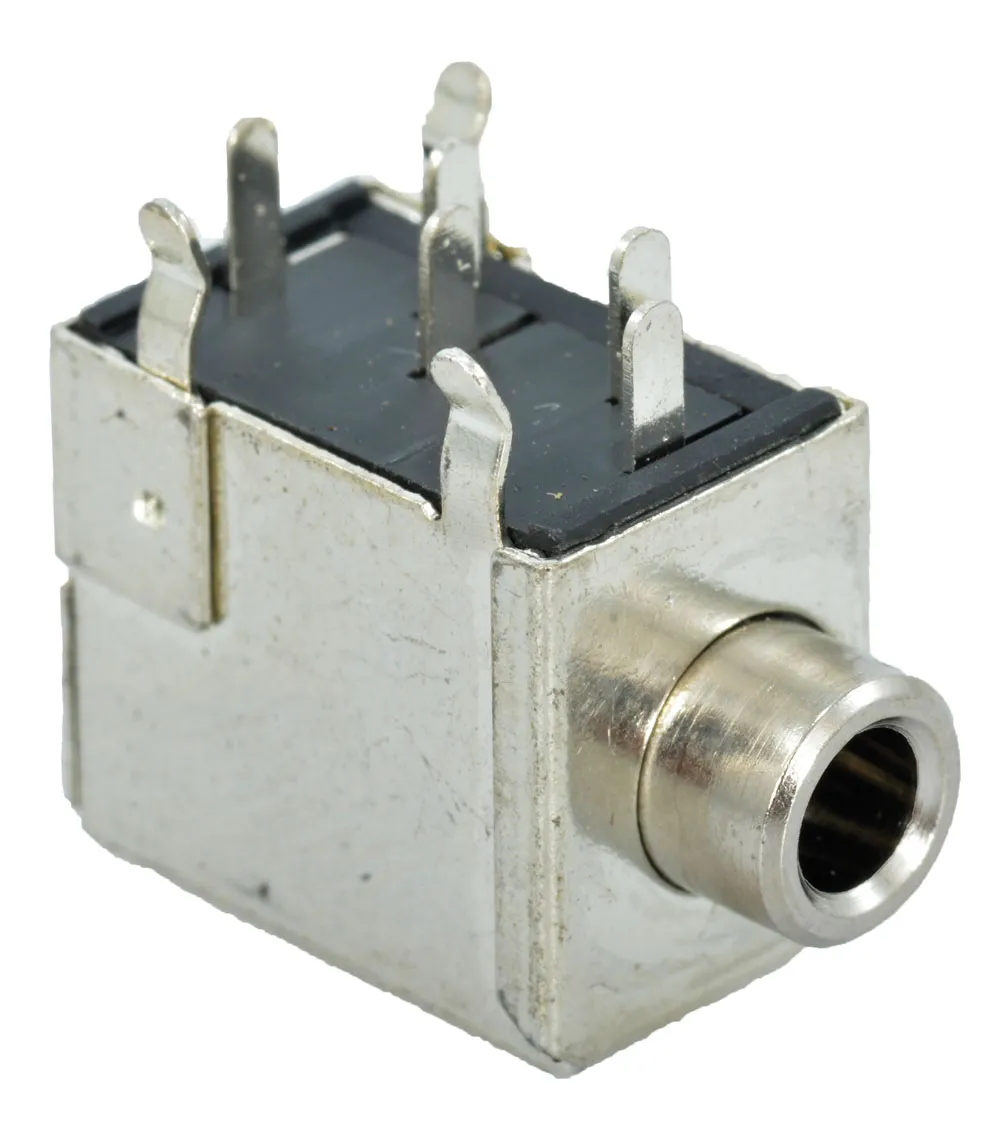

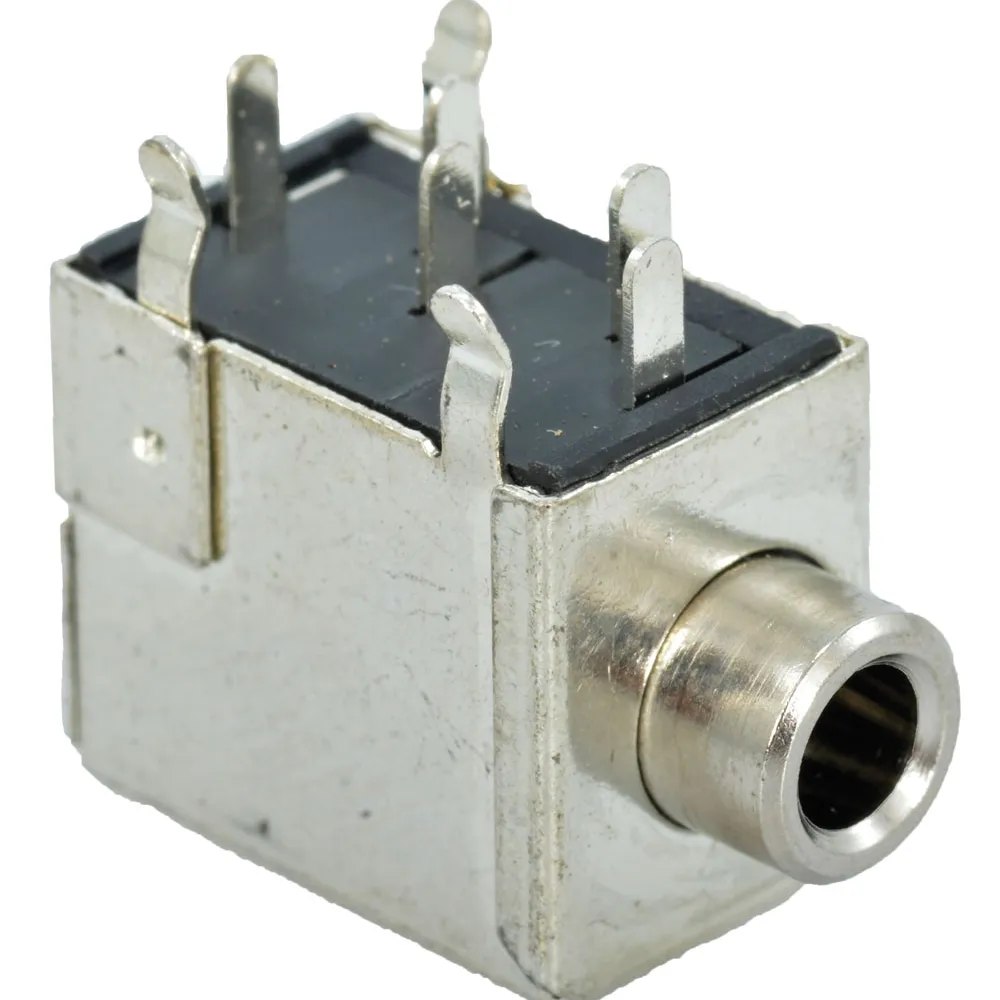

3.5mm Shielded Stereo Jack

Specifications

  • Shield: Tin plated
  • Insertion/Extraction Force: 0.3-3.0 Kgs
  • Dielectric Strength: 500 VAC for 1 minute
  • Insulation Resisteance: 100M Ohm min.
  • Contact Resistance: 500m Ohm max.Life Cycle: 5,000 Matings min.
  • Operating Temperature: -25 to + 85

Product Identification

Product Type:3.5 mm, Stereo

Dimensions & Appearance

Body Orientation:Right Angle
Mounting:Panel Mount
Color:Silver
Dimensions:14.7L x 9.7W x 12.7H (mm)

Operating conditions

Minimum Operating Temperature:-20°C
Maximum Operating Temperature:65°C

Features

Number of Contacts:5
Contact Material:Copper Alloy
Termination Method:Solder
Contact Plating:Nickel
Gender:Jack
Housing Material:Polyethylene
Voltage Rating:25 VDC
Current Rating:1 A
,
