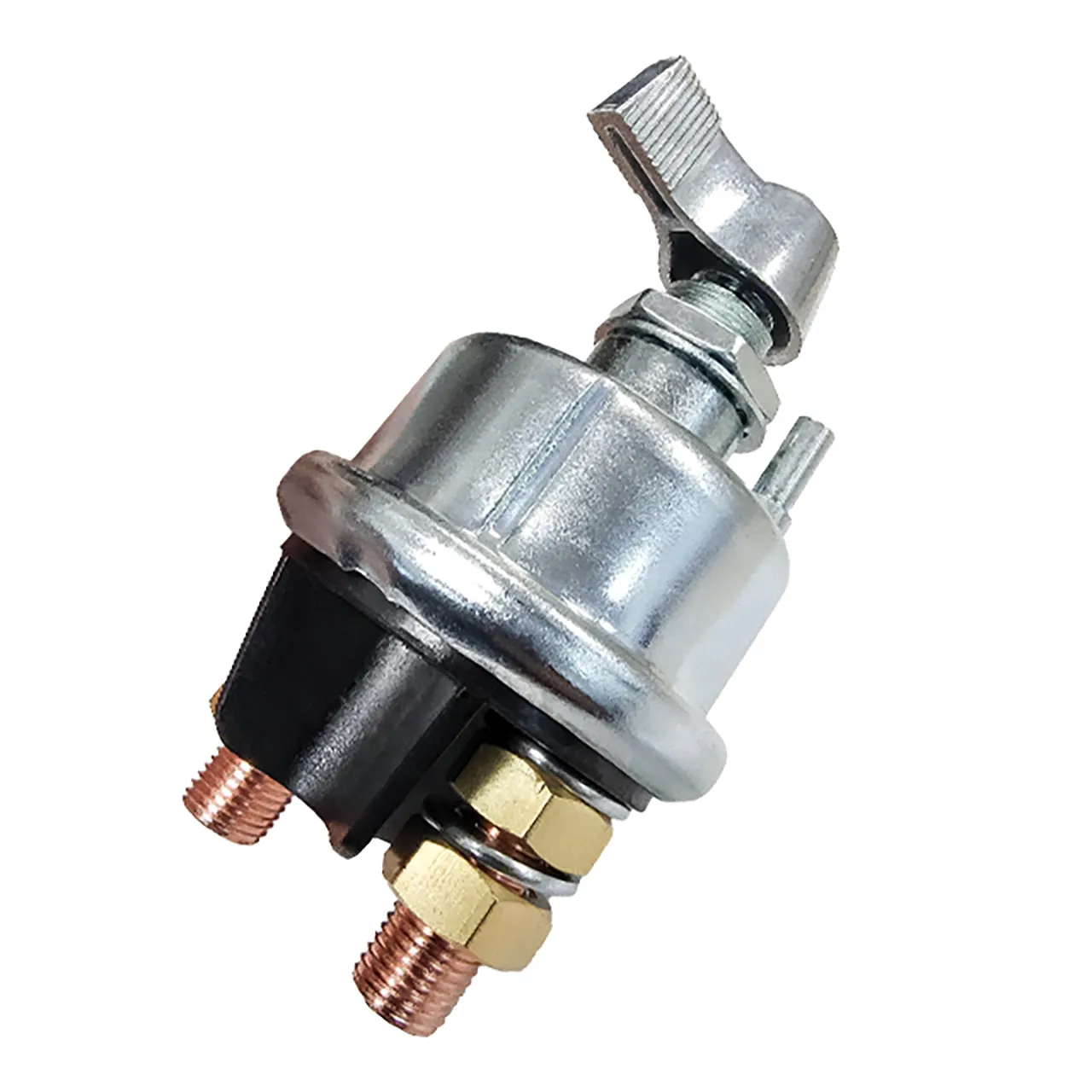

300A Battery Disconnect - IP67

Features

  • Series: HDB2
  • Type: Battery Disconnect
  • Circuit: SPST
  • Number of Positions: 2
  • Switch Function: On-Off
  • Current Rating (Amps): 300A (DC)
  • Voltage Rating - DC: 24 V
  • Illumination: Non-Illuminated
  • Mounting Type: Panel Mount
  • Termination Style: Stud
  • Panel Cutout Dimensions: Circular - 18.60mm Dia
  • Ingress Protection: IP67 - Dust Tight, Waterproof
  • Operating Temperature: -40°C to 85°C
  • Product Type: Battery Disconnect Switch
  • Harmonized Code: 8536.50.9000
  • ECCN: EAR99
  • CAD Drawing (STP .zip)

Overview

300A Battery Disconnect - IP67.

Product Identification

Manufacturer Series:HDB2
Product Type:Battery Disconnect

Compliance

RoHS Status:ROHS Compliant

Dimensions & Appearance

Mounting Type:Panel Mount
Mounting Hole:Circular - 18.60mm Dia

Operating conditions

Minimum Operating Temperature:-40°C
Maximum Operating Temperature:85°C

Features

Number of Positions:2
Switch Function:ON-OFF
IP Rating:IP67 - Dust Tight, Waterproof
Contact Form:SPST
Contact Rating:300A @ 24 VDC
Termination:Stud
,
