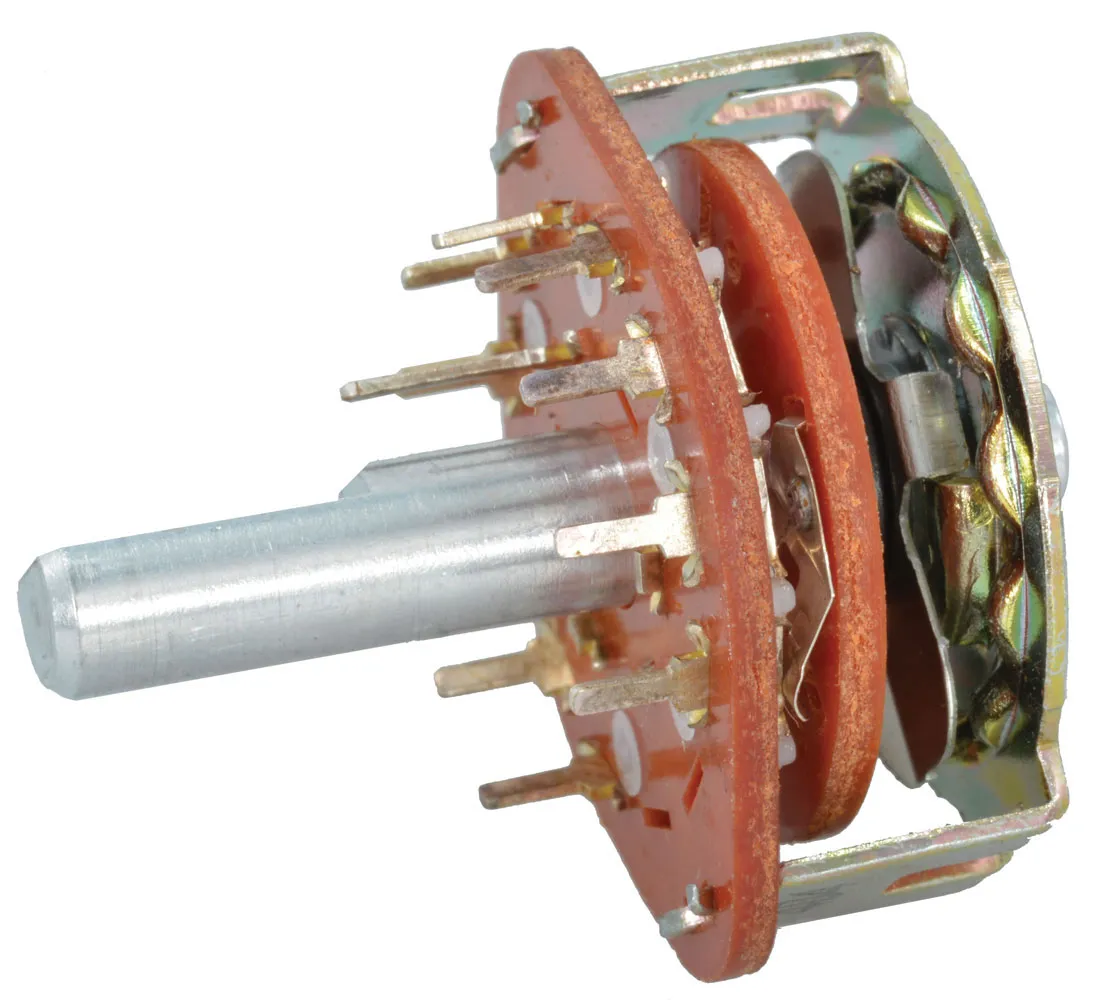

2 Poles 4 Positions Rotary Switch 0.3A/125VAC Non-Shorting

Specifications

  • Number of Positions: 4
  • Contact Rating: 0.3A @ 125VAC
  • Contact Resistance: 50mΩ
  • Insulation Resistance: 500VDC – 100MΩ
  • Dielectric Strength: 500VAC – 1 Minute
  • Rotation Torque: 1.0 ± 0.5Kg - cm
  • Termination Type: PC Mount

Dimensions & Appearance

Diameter:1.22 in.
Length:1.36 in.
Shaft Diameter:0.235 in.
Shaft Length:0.437 in.
Shaft Style:D Flat Side

Features

Index Angle (Deg):30
Number of Poles:2
Number of Positions:4
Contact Style:Non-Shorting Break/Make
Terminal Type:PCB
Current Rating:0.3 A
Voltage Rating:125 VAC
,
