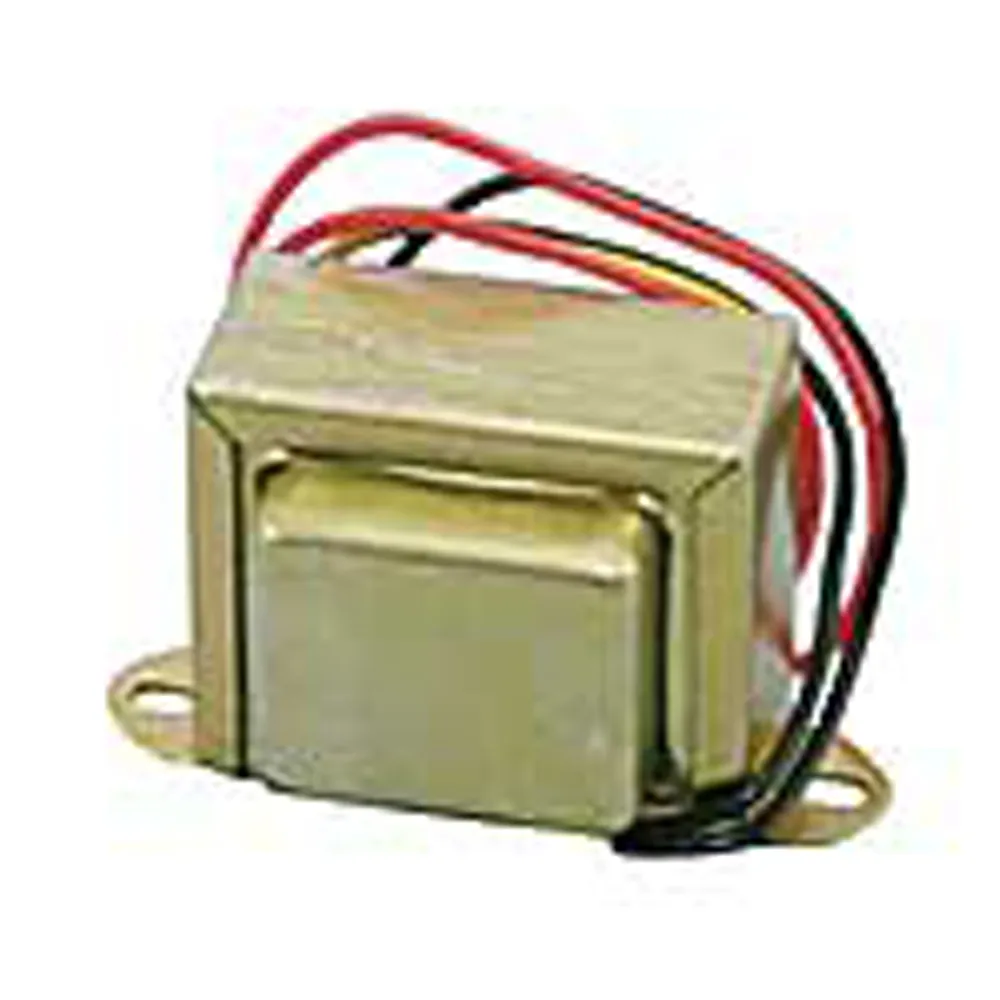

18VAC Power Transformer 2 Amp 115/230VAC Primary

Power transformers have both single voltage inputs and outputs. This makes them the perfect choice for power supply design or for use in transformer, rectifier and filter circuits.

Features:

  • Primary Voltage: 115/230VAC @ 50-60Hz
  • Primary Wire Color Code: Black, Red (Center tap), Yellow
  • Secondary Voltage: 18VAC @ 2A
  • Secondary Wire Color Code: White, Black (Center tap), White
  • Power Rating: 36VA
  • Size: 2.25"L x 3.15"W x 2.71"H
  • Weight: 1.8 lbs.
Transformer Wiring Diagram

Product Identification

Product Type:Power Transformer

Dimensions & Appearance

Mounting Style:Chassis
Height:68.58 mm
Width:81.28 mm
Length:58.42 mm

Output

Number of Outputs:1

Features

Primary Frequency:50 Hz to 60 Hz
Center Tap:Yes
Primary Side Voltage:115 VAC, 230 VAC
Secondary Side Current:2 A
Termination Style:Wires
Secondary Side Voltage:18 V CT
Power Rating:35 VA
,
