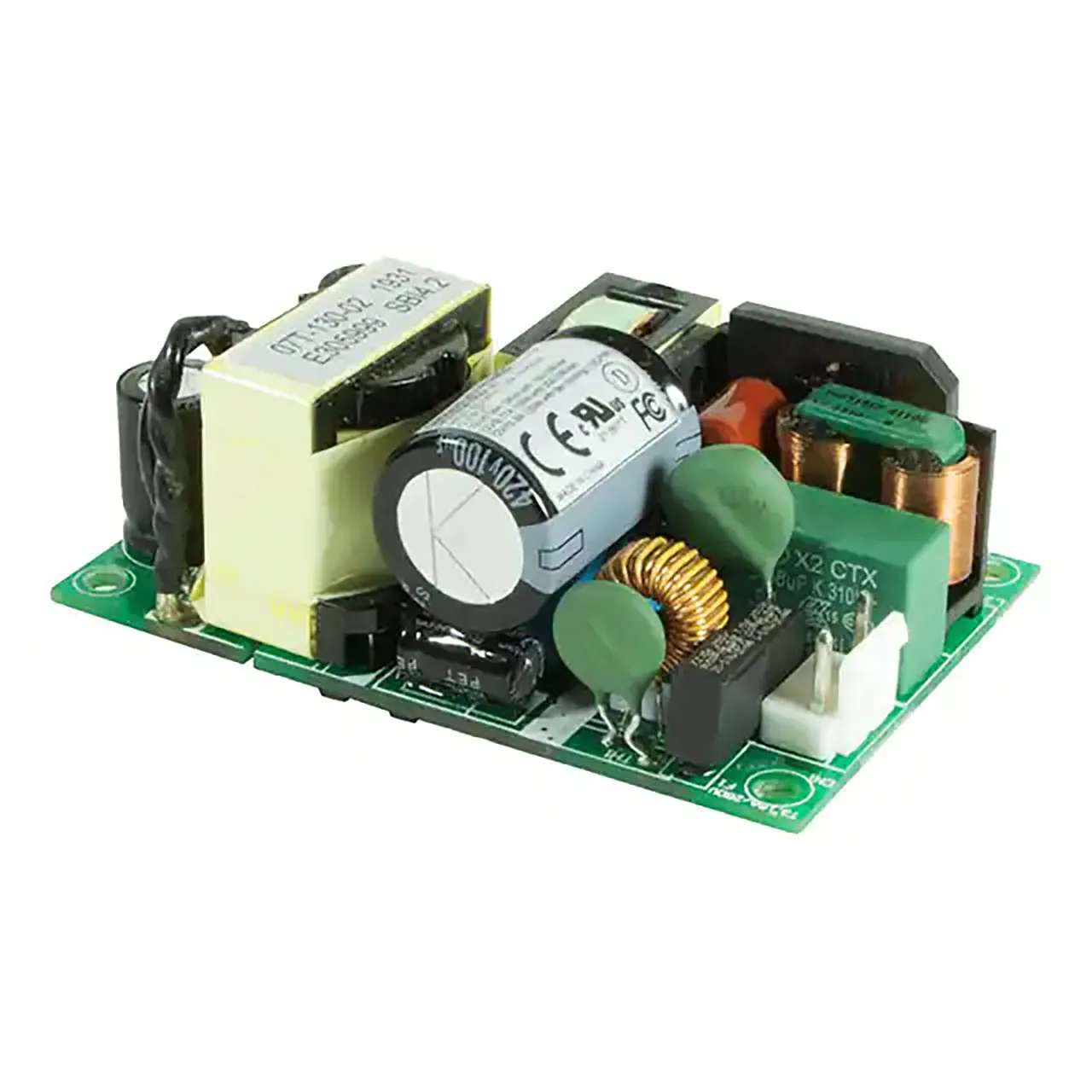

130W Single Output AC-DC Open Frame Power Supply with PFC 24VDC 4.2A

Features

  • Universal Input Range 80 to 264 Vac
  • Efficiency up to 93%
  • 2"x 3" Open Frame Compact Size
  • Class I & Class II (NOTE 8)
  • 100W with Natural Convection
  • 130W with Fan-Cooled (up to 5.4 A)
  • No Load Input Power Consumption <150mW
  • Approved Safety IEC/EN/UL 62368-1
  • Meets IEC/EN60335-1
  • Operating Altitude 5000m
  • Continuous Short Circuit Protection
  • Active PFC Function

Product Identification

Manufacturer Series:CFM130S

Compliance

Agency Approvals: CE, CUL, D, EN, FCC, UL

Dimensions & Appearance

Style:Open Frame
Height:1.20 in.
Width:2 in.
Length:3 in.

Operating conditions

Minimum Operating Temperature:-30°C
Maximum Operating Temperature:70°C

Input

Input Frequency:47 Hz to 63 Hz
Input Voltage:80 VAC to 264 VAC
Maximum Input Current:1.8 A

Output

Number of Outputs:1
Output Connector Type:JST VHR or equiv.
Output Voltage:24 VDC
Additional Output Voltages (VDC):N/A
Output Current:4.2 A

Features

PFC Function:Yes
Switching:Auto Switching SMPS
Minimum Isolation Voltage:3000V
Efficiency:93%
Power Rating:130 W
,
