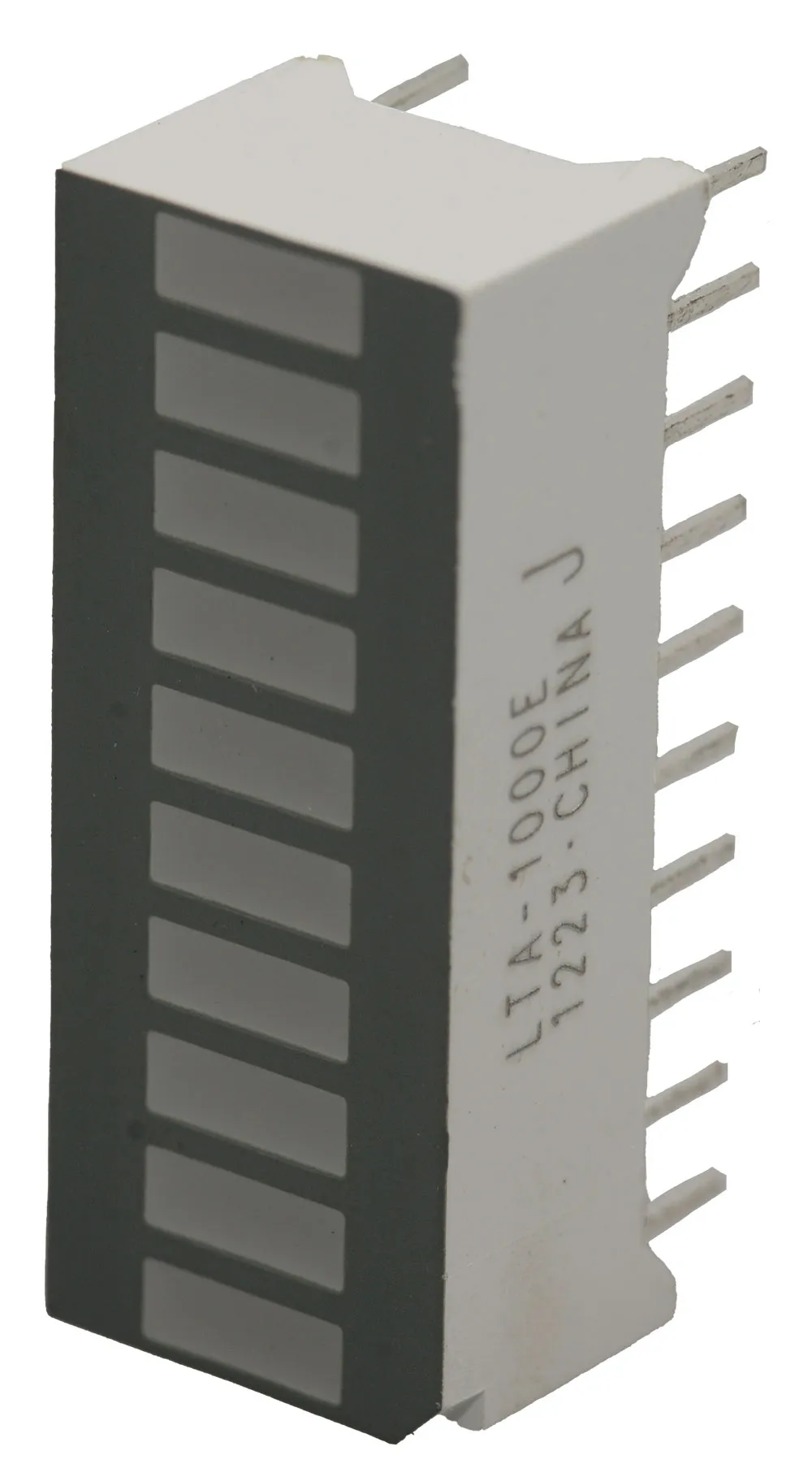

10 Segment LED Bargraph Red-Orange 630nm 2mcd 2V DIP-20

Specifications

  • LED bar array
  • Number of Segments: 10
  • Segment Size: 0.20" x 0.07"
  • LED Color: Red-Orange
  • Dominant Wavelength: 630 nm
  • Background Color: Gray
  • Brightness (per segment): 2 mcd
  • Forward Voltage: 2 VDC
  • Continuous forward current per segment: 25 mA
  • Peak forward current per segment (Duty- 0.1, 1KHz): 90 mA
  • Lead Length: 6 mm
  • Package: DIP-20
  • Dimensions: 1" W x 0.4" H
  • Solder temperature 1/16" below seating plane: 3 seconds at 250°C

Dimensions & Appearance

Dimensions:1.00"W x 0.40"H
Color:Grey

Packaging

Package:DIP-20

Features

LED Size:.20" x .07"
Number of LEDs:10
LED Display Type:Bar Graph
Forward Current:25 mA
Typical Forward Voltage:2V
Luminous Intensity:2 mcd
Lens Type:Rectangular
Dominant Wavelength:630 nm
Illuminated Color:Red-Orange
,
